Android项目实战手把手教你画圆形水波纹loadingview

本文实例讲解的是如何画一个满满圆形水波纹loadingview，这类效果应用场景很多，比如内存占用百分比之类的，分享给大家供大家参考，具体内容如下
效果图如下：

预备的知识：

1.贝塞尔曲线如果你不了解，可以来这里进行基础知识储备：神奇的贝塞尔曲线
2.Paint.setXfermode（）以及PorterDuffXfermode

千万不要被这个b的名字吓到，不熟悉看到可能会认为很难记，其实只要站在巨人的丁丁上还是很简单的。
好了废话不多说，跟我一步步来做一个炫酷的view吧。
首先给一些属性，在构造器里初始化（不要再ondraw new东西不要再ondraw new东西不要再ondraw new东西不要再ondraw new东西）

//绘制波纹 private Paint mWavePaint;private PorterDuffXfermode mMode = new PorterDuffXfermode（PorterDuff.Mode.XOR）;//设置mode 为XOR //绘制圆 private Paint mCirclePaint; private Canvas mCanvas;//我们自己的画布 private Bitmap mBitmap; private int mWidth; private int mHeight;public WaveLoadingView（Context context） { this（context,null）; }public WaveLoadingView（Context context, AttributeSet attrs） { this（context, attrs,0）; }public WaveLoadingView（Context context, AttributeSet attrs, int defStyleAttr） { super（context, attrs, defStyleAttr）;mWavePaint = new Paint（）; mWavePaint.setColor（Color.parseColor（"#33b5e5"））; mCirclePaint = new Paint（）; mCirclePaint.setColor（Color.parseColor（"#99cc00"））; } @Override protected void onMeasure（int widthMeasureSpec, int heightMeasureSpec） { int widthSize = MeasureSpec.getSize（widthMeasureSpec）; int widthMode = MeasureSpec.getMode（widthMeasureSpec）; int heightSize = MeasureSpec.getSize（heightMeasureSpec）; int heightMode = MeasureSpec.getMode（heightMeasureSpec）; if （widthMode == MeasureSpec.EXACTLY） { mWidth = widthSize; } if （heightMode == MeasureSpec.EXACTLY） { mHeight = heightSize; } setMeasuredDimension（mWidth, mHeight）; mBitmap = Bitmap.createBitmap（300,300, Bitmap.Config.ARGB_8888）; //生成一个bitmap mCanvas = new Canvas（mBitmap）;//讲bitmp放在我们自己的画布上，实际上mCanvas.draw的时候 改变的是这个bitmap对象 }

然后，我们给他绘制一点东西，用来介绍PorterDuffXfermode

@Override protected void onDraw（Canvas canvas） { mCanvas.drawCircle（100,100,50,mCirclePaint）;mCanvas.drawRect（100,100,200,200,mWavePaint）; canvas.drawBitmap（mBitmap,0,0,null）; super.onDraw（canvas）; }

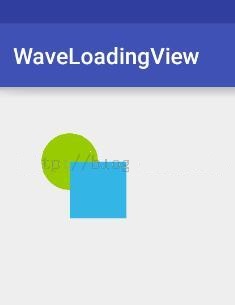

嗯，可以看到是我们现在自己的画布上铺了一个bitmap（这里可以理解canvas为桌子 bitmap为画纸，我们在bimap上画画），然后在bitmap上画了一个圆，和一个矩形。最后把我们的mBitmap画到系统的画布上（显示到屏幕上），得到了以下效果。
然后我们用setXfermode（）方法给他设置一个mode，这里设置XOR。

可以发现！相交的地方消失了！是不是很神奇。
在改一个mode 试试

private PorterDuffXfermode mMode = new PorterDuffXfermode（PorterDuff.Mode.DST_OVER）;

可以看到圆形跑到了矩形上面来。然后巨人给我们总结各个模式如了下图，这里给一个说明dst为先画的 src为后画的：.

大家可以根据这个规律试一下。
现在，我们把圆和矩形重叠。模式去掉。

protected void onDraw（Canvas canvas） {//dst mCanvas.drawCircle（150,150,50,mCirclePaint）;/mWavePaint.setXfermode（mMode）; //src mCanvas.drawRect（100,100,200,200,mWavePaint）; canvas.drawBitmap（mBitmap,0,0,null）; super.onDraw（canvas）; }

我的圆怎么没了。。其实圆是被覆盖掉了。然后我们想实现一个效果，就是在圆的范围内，显示矩形的内容，该怎么做呢。自己照着图找找吧哈哈。

我们要实现的是一个圆形的水波纹那种loadingview。。首要就是实现这个水波纹。
这时候贝塞尔曲线就派上用场了。这里采用三阶贝塞尔，不停地改变X 模拟水波效果。

 if （x > 50） { isLeft = true; } else if （x < 0） { isLeft = false; } <span style="white-space:pre"></span>if （y > -50） { //大于-50是因为辅助点是50 为了让他充满整个屏幕 y--; }if （isLeft） { x = x - 1; } else { x = x + 1; } mPath.reset（）; mPath.moveTo（0, y）; mPath.cubicTo（100 + x*2, 50 + y, 100 + x*2, y-50, mWidth, y）;//前两个参数是辅助点 mPath.lineTo（mWidth, mHeight）;//充满整个画布 mPath.lineTo（0, mHeight）;//充满整个画布 mPath.close（）;

之后用mCanvas来绘制这个bitmap，要注意的是绘制之前要清空mBitmap，不然path会重叠

mBitmap.eraseColor（Color.parseColor（"#00000000"））;//dstmCanvas.drawPath（mPath, mPaint）; canvas.drawBitmap（mBitmap, 0, 0, null）; postInvalidateDelayed（10）;

哈，水波效果出来了。接着想办法让他画到一个圆形中。首先绘制一个圆

mCanvas.drawCircle（mWidth / 2, mHeight / 2, mWidth / 2, mSRCPaint）;

现在让我们回到刚才的问题，如何在dst的范围内绘制src呢。。。答案是。。SRC_IN 你找对了吗。添加模式

//dstmCanvas.drawCircle（mWidth / 2, mHeight / 2, mWidth / 2, mSRCPaint）; mPaint.setXfermode（mMode）;//srcmCanvas.drawPath（mPath, mPaint）; canvas.drawBitmap（mBitmap, 0, 0, null）;

是不是有点感觉了。如果不这样做就需要考虑好多问题。动态计算沿着圆弧x，y坐标计算arcTo的范围。
完善一下，添加一个percent来代表进度，让y来根据percent动态改变
y = （int）（（1-mPercent /100f） *mHeight）;
添加setPercent方法

public void setPercent（int percent）{ mPercent = percent; }

画上百分比的文字。

String str = mPercent + "%"; float txtLength = mTextPaint.measureText（str）; canvas.drawText（mPercent + "%", mWidth / 2-txtLength/2, mHeight / 2, mTextPaint）;

然后配合seekBar，最后改改字体大小画笔透明度。添加个背景图就成了效果图上的效果。
是不是很有趣，大家可以动手实现一下！
