Android中SurfaceView和view画出触摸轨迹

一、引言
         想实现一个空白的画板，上面可以画出手滑动的轨迹，就这么一个小需求。一般就来讲就两种实现方式，view或者surfaceview。下面看看两种是如何实现的。
二、实现原理
         先简单说一下实现原理：
       （1）用一张白色的Bitmap作为画板
       （2）用canvas在bitmap上画线
       （3）为了画出平滑的曲线，要用canvas的drawPath（Path，Paint）方法。
       （4）同时使用贝塞尔曲线来使曲线更加平滑
三、View实现
直接贴代码了：

package picturegame.view;import android.annotation.SuppressLint; import android.content.Context; import android.graphics.Bitmap; import android.graphics.BitmapFactory; import android.graphics.Canvas; import android.graphics.Color; import android.graphics.Paint; import android.graphics.Paint.Style; import android.graphics.Path; import android.util.AttributeSet; import android.view.MotionEvent; import android.view.View;import com.winton.picturegame.R;/** * @ClassName: GameView * @Description: TODO（这里用一句话描述这个类的作用） * @author Winton winton_by@126.com * @date 2015年9月26日 上午8:54:37 * */ public class GameView extends View{private Paint paint = null; //private Bitmap originalBitmap = null;//原始图private Bitmap new1Bitmap = null;private Bitmap new2Bitmap = null;private float clickX =0;private float clickY=0;private float startX=0;private float startY=0;private boolean isMove = true;private boolean isClear = false;private int color =Color.RED;//默认画笔颜色private float strokeWidth =20f;//默认画笔宽度Path mPath; public GameView（Context context） { this（context,null）; // TODO Auto-generated constructor stub}public GameView（Context context,AttributeSet atts） { this（context,atts,0）; // TODO Auto-generated constructor stub}@SuppressWarnings（"static-access"）public GameView（Context context,AttributeSet atts,int defStyle） { super（context,atts,defStyle）; // TODO Auto-generated constructor stuboriginalBitmap = BitmapFactory.decodeResource（getResources（）, R.drawable.default_pic）.copy（Bitmap.Config.ARGB_8888, true）;//白色的画板 new1Bitmap=originalBitmap.createBitmap（originalBitmap）; mPath=new Path（）;} //清楚@SuppressWarnings（"static-access"）public void clear（）{ isClear =true; new2Bitmap=originalBitmap.createBitmap（originalBitmap）; invalidate（）;//重置}public void setStrokeWidth（float width）{ this.strokeWidth=width; initPaint（）;}@Overrideprotected void onDraw（Canvas canvas） { // TODO Auto-generated method stub super.onDraw（canvas）; canvas.drawBitmap（writer（new1Bitmap）,0,0, null）; }@SuppressLint（"ClickableViewAccessibility"）@Overridepublic boolean onTouchEvent（MotionEvent event） { // TODO Auto-generated method stub clickX =event.getX（）;clickY=event.getY（）;if（event.getAction（）==MotionEvent.ACTION_DOWN）{//手指点下屏幕时触发startX=clickX;startY=clickY;mPath.reset（）;mPath.moveTo（clickX, clickY）; // isMove =false; // invalidate（）; // return true; } else if（event.getAction（）==MotionEvent.ACTION_MOVE）{//手指移动时触发float dx=Math.abs（clickX-startX）;float dy=Math.abs（clickY-startY）; // if（dx>=3||dy>=3）{ //设置贝塞尔曲线的操作点为起点和终点的一半 float cX = （clickX + startX） / 2; float cY = （clickY + startY） / 2; mPath.quadTo（startX,startY, cX, cY）;startX=clickX; startY=clickY;// } // isMove =true; // invalidate（）; // return true; } invalidate（）; return true;} /*** @Title: writer* @Description: TODO（这里用一句话描述这个方法的作用）* @param @param pic* @param @return 设定文件* @return Bitmap 返回类型* @throws*/public Bitmap writer（Bitmap pic）{ initPaint（）;Canvas canvas =null; if（isClear）{canvas=new Canvas（new2Bitmap）; }else{canvas=new Canvas（pic）; } //canvas.drawLine（startX, startY, clickX, clickY, paint）;//画线canvas.drawPath（mPath, paint）; if（isClear）{return new2Bitmap; } return pic;}private void initPaint（）{paint = new Paint（）;//初始化画笔paint.setStyle（Style.STROKE）;//设置为画线paint.setAntiAlias（true）;//设置画笔抗锯齿paint.setColor（color）;//设置画笔颜色paint.setStrokeWidth（strokeWidth）;//设置画笔宽度}/*** @Title: setColor* @Description: TODO（设置画笔颜色）* @param @param color 设定文件* @return void 返回类型* @throws*/public void setColor（int color）{this.color=color; initPaint（）;}public Bitmap getPaint（）{ return new1Bitmap;} }

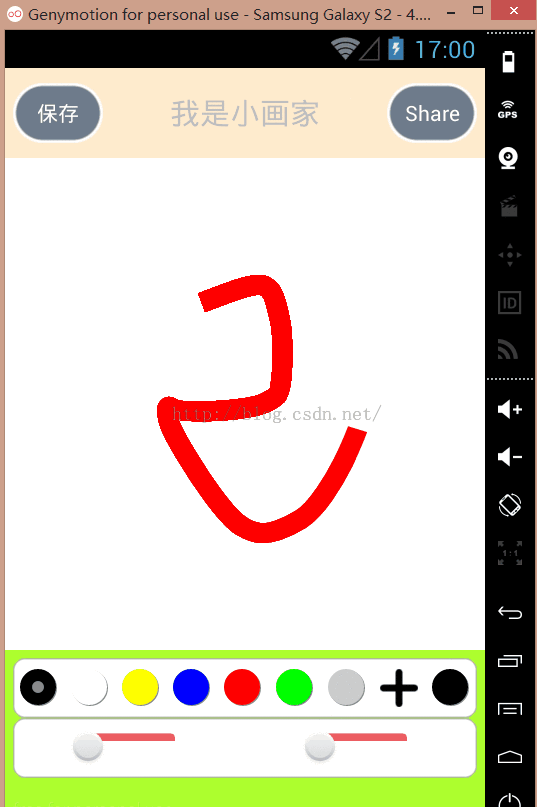

看一下效果：

基本满足需求
三、surfaceView实现

package picturegame.view;import android.content.Context; import android.graphics.Bitmap; import android.graphics.BitmapFactory; import android.graphics.Canvas; import android.graphics.Paint; import android.graphics.Paint.Style; import android.graphics.Path; import android.util.AttributeSet; import android.view.MotionEvent; import android.view.SurfaceHolder; import android.view.SurfaceHolder.Callback; import android.view.SurfaceView;import com.winton.picturegame.R;public class GameViewSurface extends SurfaceView implements Callback,Runnable{/** 控制游戏更新循环 **/boolean mRunning = false;/**控制游戏循环**/boolean mIsRunning = false;/**每50帧刷新一次屏幕**/ public static final int TIME_IN_FRAME = 50; private int paintColor=android.graphics.Color.WHITE;//默认画笔颜色为黑色private float paintWidth=2f;//默认画笔宽度private Style paintStyle=Style.STROKE;//默认画笔风格private int paintAlph=255;//默认不透明private Path mPath;//轨迹private Paint mPaint;//画笔private float startX=0.0f;//初始xprivate float startY=0.0f;//初始Yprivate SurfaceHolder surfaceHolder;public Canvas mCanvas;public boolean first=true;Bitmap bg;public GameViewSurface（Context context）{ this（context,null）;}public GameViewSurface（Context context,AttributeSet attrs）{ this（context,attrs,0）;}public GameViewSurface（Context context, AttributeSet attrs, int defStyle） { super（context, attrs, defStyle）; // TODO Auto-generated constructor stub this.setFocusable（true）;//设置当前view拥有触摸事件surfaceHolder=getHolder（）; surfaceHolder.addCallback（this）;mPath=new Path（）; initPaint（）;bg = BitmapFactory.decodeResource（getResources（）, R.drawable.default_pic）.copy（Bitmap.Config.ARGB_8888, true）;//白色的画板}/*** @Title: initPaint* @Description: TODO（初始化画笔）* @param设定文件* @return void 返回类型* @throws*/private void initPaint（）{ mPaint=new Paint（）; mPaint.setAntiAlias（true）;//消除锯齿 mPaint.setColor（paintColor）;//画笔颜色 mPaint.setAlpha（paintAlph）;//画笔透明度 mPaint.setStyle（paintStyle）;//设置画笔风格 mPaint.setStrokeWidth（paintWidth）;//设置画笔宽度}public void doDraw（）{ mCanvas=surfaceHolder.lockCanvas（）; mCanvas.drawPath（mPath, mPaint）;//绘制 surfaceHolder.unlockCanvasAndPost（mCanvas）;} @Overridepublic boolean onTouchEvent（MotionEvent event） { // TODO Auto-generated method stubswitch （event.getAction（）） { case MotionEvent.ACTION_DOWN://手接触屏幕时触发doTouchDown（event）;break; case MotionEvent.ACTION_MOVE://手滑动时触发doTouchMove（event）;break; case MotionEvent.ACTION_UP://手抬起时触发break;default:break; } return true;}/*** @Title: doTouchDown* @Description: TODO（手触摸到屏幕时需要做的事情）* @param @param event 设定文件* @return void 返回类型* @throws*/private void doTouchDown（MotionEvent event）{float touchX=event.getX（）; float touchY=event.getY（）; startX=touchX; startY=touchY; mPath.reset（）; mPath.moveTo（touchX, touchY）;}/*** @Title: doTouchMove* @Description: TODO（手在屏幕上滑动时要做的事情）* @param @param event 设定文件* @return void 返回类型* @throws*/private void doTouchMove（MotionEvent event）{float touchX=event.getX（）; float touchY=event.getY（）;float dx=Math.abs（touchX-startX）;//移动的距离float dy =Math.abs（touchY-startX）;//移动的距离if（dx>3||dy>3）{float cX=（touchX+startX）/2;float cY=（touchY+startY）/2;mPath.quadTo（startX, startY, cX, cY）;startX=touchX;startY=touchY; } }public void setPaintColor（int paintColor） { this.paintColor = paintColor; initPaint（）;}public void setPaintWidth（float paintWidth） { this.paintWidth = paintWidth; initPaint（）;}public void setPaintStyle（Style paintStyle） { this.paintStyle = paintStyle; initPaint（）;}public void setPaintAlph（int paintAlph） { this.paintAlph = paintAlph; initPaint（）;}@Overridepublic void run（） { // TODO Auto-generated method stub while （mIsRunning） {/** 取得更新游戏之前的时间 **/long startTime = System.currentTimeMillis（）;/** 在这里加上线程安全锁 **/synchronized（surfaceHolder）{ doDraw（）;}/** 取得更新游戏结束的时间 **/long endTime = System.currentTimeMillis（）;/** 计算出游戏一次更新的毫秒数 **/int diffTime = （int） （endTime - startTime）;/** 确保每次更新时间为50帧 **/while （diffTime <= TIME_IN_FRAME） { diffTime = （int） （System.currentTimeMillis（） - startTime）; /** 线程等待 **/ Thread.yield（）;}} }@Overridepublic void surfaceCreated（SurfaceHolder holder） { // TODO Auto-generated method stub mCanvas =surfaceHolder.lockCanvas（）; mCanvas.drawBitmap（bg, 0,0, null）; surfaceHolder.unlockCanvasAndPost（mCanvas）;mIsRunning=true; new Thread（this）.start（）;}@Overridepublic void surfaceChanged（SurfaceHolder holder, int format, int width,int height） { // TODO Auto-generated method stub }@Overridepublic void surfaceDestroyed（SurfaceHolder holder） { // TODO Auto-generated method stubmIsRunning = false;} }

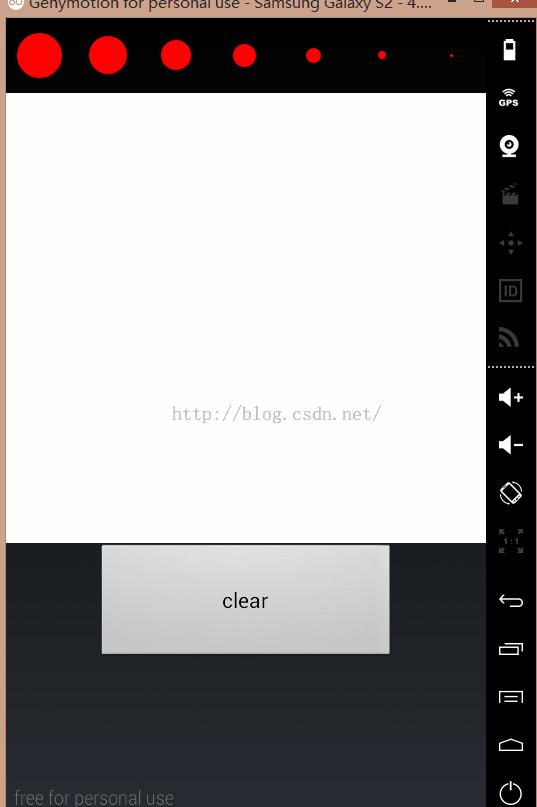

看看运行效果：

当我不设置背景时是没问题的，但使用了背景就不停的闪烁了，不知道有没同学知道的，可以说一下。
大家可以阅读本文《解决Android SurfaceView绘制触摸轨迹闪烁问题的方法》，或许对大家的学习有所帮助。
五、总结
两种方式都是可以实现的，而且仔细对比发现surfaceview响应的速度比view快很多，view想必与surfaceview更容易实现。
view用于显示被动更新的动画，即需要操作才会更新的动画，而surfaceview则用于主动更新的动画，如在界面上显示一个奔跑的小狗。
view更新界面是在UI主线程。surfaceview是自己起一个线程更新界面。
以上就是本文的全部内容，希望大家喜欢。
