Android中使用Vectors（2）绘制优美的路径动画

随着互联网技术的不断进步，Android的Vector图像的时代已经到来. 在Google的最新支持库v23.2中, AppCompat类已经使用Vector图像, 使得AAR包减少9%, 大约70KB, 惠及所有高版本的应用. 当然我们也可以使用Vector, 瘦身应用. Vector图像是SVG格式在Android的表现形式. SVG图像适应屏幕, 图片较小, 还有很多优点, 参考.
关于Vectors的分析, 主要分为两节:
（1）使用SVG图像瘦身应用, 参考.

（2）绘制优美的路径动画, 参考.
本文是第二节, 关于Vector动画.

Android
SDK Manager提示支持库更新

Support
使用Vector动画主要有三个部分: Vector图像, 路径动画, Animated-Vector图像.
本文源码的Github下载地址.
动画

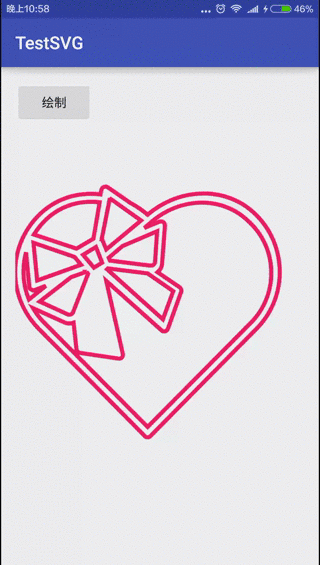

Animation
1. Vector图像
SVG格式的图片, 转换为Vector图像资源, 可以使用AS2.0的转换工具, 也可以是在线转换工具, 参考. 图像需要路径（path）样式, 便于绘制, 如

<vector xmlns:android="http://schemas.android.com/apk/res/android"android:width="256dp"android:height="256dp"android:viewportHeight="70"android:viewportWidth="70"><pathandroid:name="heart1"android:pathData="..."android:strokeColor="#E91E63"android:strokeWidth="1"/><pathandroid:name="heart2"android:pathData="..."android:strokeColor="#E91E63"android:strokeWidth="1"/></vector>

2. 路径动画
使用属性动画, 控制绘制状态.

<?xml version="1.0" encoding="utf-8"?><objectAnimatorxmlns:android="http://schemas.android.com/apk/res/android"android:duration="6000"android:propertyName="trimPathEnd"android:valueFrom="0"android:valueTo="1"android:valueType="floatType"/>

ObjectAnimator的trimPathEnd属性决定绘制path的数量, 其余部分不会绘制, 其取值区间是0到1. duration属性表示持续时间, 6000即6秒.

3. Animated-Vector图像
把Vector图像的路径（path）, 应用于路径动画（objectAnimator）, 控制绘制.

<animated-vectorxmlns:android="http://schemas.android.com/apk/res/android"android:drawable="@drawable/v_heard"><targetandroid:name="heart1"android:animation="@animator/heart_animator"/><targetandroid:name="heart2"android:animation="@animator/heart_animator"/>...</animated-vector>

4. 显示动画
需要Android 5.0（21）以上版本, 才能使用Vector动画, 即AnimatedVectorDrawable类.

// 只支持5.0以上.private void animateImage（） {if （Build.VERSION.SDK_INT >= Build.VERSION_CODES.LOLLIPOP） {// 获取动画效果AnimatedVectorDrawable mAnimatedVectorDrawable = （AnimatedVectorDrawable）ContextCompat.getDrawable（getApplication（）, R.drawable.v_heard_animation）;mIvImageView.setImageDrawable（mAnimatedVectorDrawable）;if （mAnimatedVectorDrawable ！= null） {mAnimatedVectorDrawable.start（）;}}}

AnimatedVectorDrawable的start方法就是动画启动功能.

使用Vector动画比gif动画节省应用资源, 可以给用户更好的体验. 推荐一个有趣的SVG库.
