Android WaveView实现水流波动效果

水流波动的波形都是三角波，曲线是正余弦曲线，但是Android中没有提供绘制正余弦曲线的API，好在Path类有个绘制贝塞尔曲线的方法quadTo，绘制出来的是2阶的贝塞尔曲线，要想实现波动效果，只能用它来绘制Path曲线。待会儿再讲解2阶的贝塞尔曲线是怎么回事，先来看实现的效果：

这个波长比较短，还看不到起伏，只是荡漾，把波长拉长再看一下：

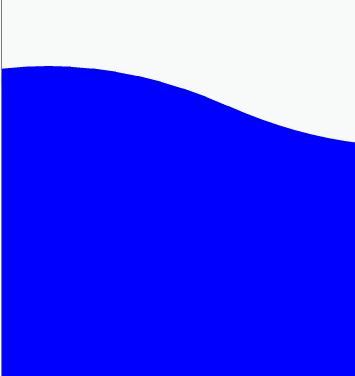

已经可以看到起伏很明显了，再拉长看一下：

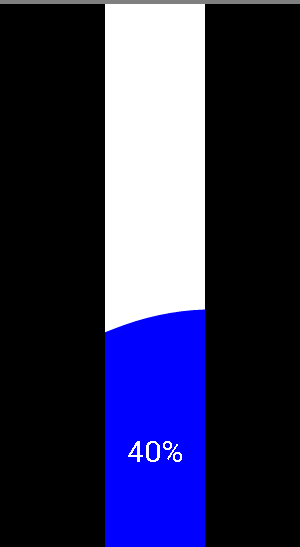

这个的起伏感就比较强了。利用这个波动效果，可以用在绘制水位线的时候使用到，还可以做一个波动的进度条WaveUpProgress，比如这样：

是不是很动感？
那这样的波动效果是怎么做的呢？前面讲到的贝塞尔曲线到底是什么呢？下面一一讲解。想要用好贝塞尔曲线就得先理解它的表达式，为了形象描述，我从网上盗了些动图。
首先看1阶贝塞尔曲线的表达式：

随着t的变化，它实际是一条P0到P1的直线段：

Android中Path的quadTo是3点的2阶贝塞尔曲线，那么2阶的表达式是这样的：

看起来很复杂，我把它拆分开来看：

然后再合并成这样：

看到什么了吧？如果看不出来再替换成这样：

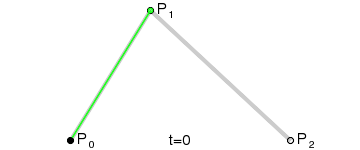

B0和B1分别是P0到P1和P1到P2的1阶贝塞尔曲线。而2阶贝塞尔曲线B就是B0到B1的1阶贝塞尔曲线。显然，它的动态图表示出来就不难理解了：

红色点的运动轨迹就是B的轨迹，这就是2阶贝塞尔曲线了。当P1位于P0和P2的垂直平分线上时，B就是开口向上或向下的抛物线了。而在WaveView中就是用的开口向上和向下的抛物线模拟水波。在Android里用Path的方法，首先path.moveTo（P0），然后path.quadTo（P1, P2），canvas.drawPath（path, paint）曲线就出来了，如果想要绘制多个贝塞尔曲线就不断的quadTo吧。
讲完贝塞尔曲线后就要开始讲水波动的效果是怎么来的了，首先要理解，机械波的传输就是通过介质的震动把波形往传输方向平移，每震动一个周期波形刚好平移一个波长，所有介质点又回到一个周期前的状态。所以要实现水波动效果只需要把波形平移就可以了。
那么WaveView的实现原理是这样的：
首先在View上根据View宽计算可以容纳几个完整波形，不够一个的算一个，然后在View的不可见处预留一个完整的波形；然后波动开始的时候将所有点同时在x方向上移动相同的距离，这样隐藏的波形就会被平移出来，当平移距离达到一个波长时，这时候将所有点的x坐标又恢复到平移前的值，这样就可以一个波形一个波形地往外传输。用草图表示如下：

WaveView的原理在上图很直观的看出来了，P[2n+1]，n>=0都是贝塞尔曲线的控制点，红线为水位线。
知道原理以后可以看代码了：
WaveView.java：

package com.jingchen.waveview;import java.util.ArrayList; import java.util.List; import java.util.Timer; import java.util.TimerTask;import android.content.Context; import android.graphics.Canvas; import android.graphics.Color; import android.graphics.Paint; import android.graphics.Paint.Align; import android.graphics.Paint.Style; import android.graphics.Region.Op; import android.graphics.Path; import android.graphics.RectF; import android.os.Handler; import android.os.Message; import android.util.AttributeSet; import android.view.View;/*** 水流波动控件** @author chenjing**/ public class WaveView extends View { private int mViewWidth;private int mViewHeight; /** * 水位线 */private float mLevelLine; /** * 波浪起伏幅度 */private float mWaveHeight = 80;/** * 波长 */private float mWaveWidth = 200;/** * 被隐藏的最左边的波形 */private float mLeftSide; private float mMoveLen;/** * 水波平移速度 */public static final float SPEED = 1.7f; private List<Point> mPointsList;private Paint mPaint;private Paint mTextPaint;private Path mWavePath;private boolean isMeasured = false; private Timer timer;private MyTimerTask mTask;Handler updateHandler = new Handler（）{@Override public void handleMessage（Message msg） {// 记录平移总位移mMoveLen += SPEED;// 水位上升mLevelLine -= 0.1f;if （mLevelLine < 0） mLevelLine = 0;mLeftSide += SPEED;// 波形平移for （int i = 0; i < mPointsList.size（）; i++）{ mPointsList.get（i）.setX（mPointsList.get（i）.getX（） + SPEED）; switch （i % 4） { case 0: case 2:mPointsList.get（i）.setY（mLevelLine）;break; case 1:mPointsList.get（i）.setY（mLevelLine + mWaveHeight）;break; case 3:mPointsList.get（i）.setY（mLevelLine - mWaveHeight）;break; }}if （mMoveLen >= mWaveWidth）{ // 波形平移超过一个完整波形后复位 mMoveLen = 0; resetPoints（）;}invalidate（）; } }; /** * 所有点的x坐标都还原到初始状态，也就是一个周期前的状态 */private void resetPoints（）{ mLeftSide = -mWaveWidth; for （int i = 0; i < mPointsList.size（）; i++） {mPointsList.get（i）.setX（i * mWaveWidth / 4 - mWaveWidth）; }} public WaveView（Context context）{ super（context）; init（）;} public WaveView（Context context, AttributeSet attrs）{ super（context, attrs）; init（）;} public WaveView（Context context, AttributeSet attrs, int defStyle）{ super（context, attrs, defStyle）; init（）;} private void init（）{ mPointsList = new ArrayList<Point>（）; timer = new Timer（）;mPaint = new Paint（）; mPaint.setAntiAlias（true）; mPaint.setStyle（Style.FILL）; mPaint.setColor（Color.BLUE）;mTextPaint = new Paint（）; mTextPaint.setColor（Color.WHITE）; mTextPaint.setTextAlign（Align.CENTER）; mTextPaint.setTextSize（30）;mWavePath = new Path（）;} @Overridepublic void onWindowFocusChanged（boolean hasWindowFocus）{ super.onWindowFocusChanged（hasWindowFocus）; // 开始波动 start（）;} private void start（）{ if （mTask ！= null） {mTask.cancel（）;mTask = null; } mTask = new MyTimerTask（updateHandler）; timer.schedule（mTask, 0, 10）;} @Overrideprotected void onMeasure（int widthMeasureSpec, int heightMeasureSpec）{ super.onMeasure（widthMeasureSpec, heightMeasureSpec）; if （！isMeasured） {isMeasured = true;mViewHeight = getMeasuredHeight（）;mViewWidth = getMeasuredWidth（）;// 水位线从最底下开始上升mLevelLine = mViewHeight;// 根据View宽度计算波形峰值mWaveHeight = mViewWidth / 2.5f;// 波长等于四倍View宽度也就是View中只能看到四分之一个波形，这样可以使起伏更明显mWaveWidth = mViewWidth * 4;// 左边隐藏的距离预留一个波形mLeftSide = -mWaveWidth;// 这里计算在可见的View宽度中能容纳几个波形，注意n上取整int n = （int） Math.round（mViewWidth / mWaveWidth + 0.5）;// n个波形需要4n+1个点，但是我们要预留一个波形在左边隐藏区域，所以需要4n+5个点for （int i = 0; i < （4 * n + 5）; i++）{ // 从P0开始初始化到P4n+4，总共4n+5个点 float x = i * mWaveWidth / 4 - mWaveWidth; float y = 0; switch （i % 4） { case 0: case 2:// 零点位于水位线上y = mLevelLine;break; case 1:// 往下波动的控制点y = mLevelLine + mWaveHeight;break; case 3:// 往上波动的控制点y = mLevelLine - mWaveHeight;break; } mPointsList.add（new Point（x, y））;} }} @Overrideprotected void onDraw（Canvas canvas）{mWavePath.reset（）; int i = 0; mWavePath.moveTo（mPointsList.get（0）.getX（）, mPointsList.get（0）.getY（））; for （; i < mPointsList.size（） - 2; i = i + 2） {mWavePath.quadTo（mPointsList.get（i + 1）.getX（）,mPointsList.get（i + 1）.getY（）, mPointsList.get（i + 2）.getX（）, mPointsList.get（i + 2）.getY（））; } mWavePath.lineTo（mPointsList.get（i）.getX（）, mViewHeight）; mWavePath.lineTo（mLeftSide, mViewHeight）; mWavePath.close（）;// mPaint的Style是FILL，会填充整个Path区域 canvas.drawPath（mWavePath, mPaint）; // 绘制百分比 canvas.drawText（"" + （（int） （（1 - mLevelLine / mViewHeight） * 100）） + "%", mViewWidth / 2, mLevelLine + mWaveHeight + （mViewHeight - mLevelLine - mWaveHeight） / 2, mTextPaint）;} class MyTimerTask extends TimerTask{ Handler handler;public MyTimerTask（Handler handler） {this.handler = handler; }@Override public void run（） {handler.sendMessage（handler.obtainMessage（））; } } class Point{ private float x; private float y;public float getX（） {return x; }public void setX（float x） {this.x = x; }public float getY（） {return y; }public void setY（float y） {this.y = y; }public Point（float x, float y） {this.x = x;this.y = y; } }}

代码中注释写的很多，不难看懂。
Demo的布局：

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"android:layout_width="match_parent"android:layout_height="match_parent"android:background="#000000" > <com.jingchen.waveview.WaveView android:layout_width="100dp" android:background="#ffffff" android:layout_height="match_parent" android:layout_centerInParent="true" /></RelativeLayout>

MainActivity的代码：

package com.jingchen.waveview;import android.os.Bundle; import android.app.Activity; import android.view.Menu;public class MainActivity extends Activity { @Overrideprotected void onCreate（Bundle savedInstanceState）{ super.onCreate（savedInstanceState）; setContentView（R.layout.activity_main）;} @Overridepublic boolean onCreateOptionsMenu（Menu menu）{ getMenuInflater（）.inflate（R.menu.main, menu）; return true;}}

代码量很少，这样就可以很简单的做出水波效果啦。
源码下载： 《Android实现水流波动效果》
以上就是本文的全部内容，希望对大家学习Android软件编程有所帮助。
