Android自定义控件实现简单写字板功能

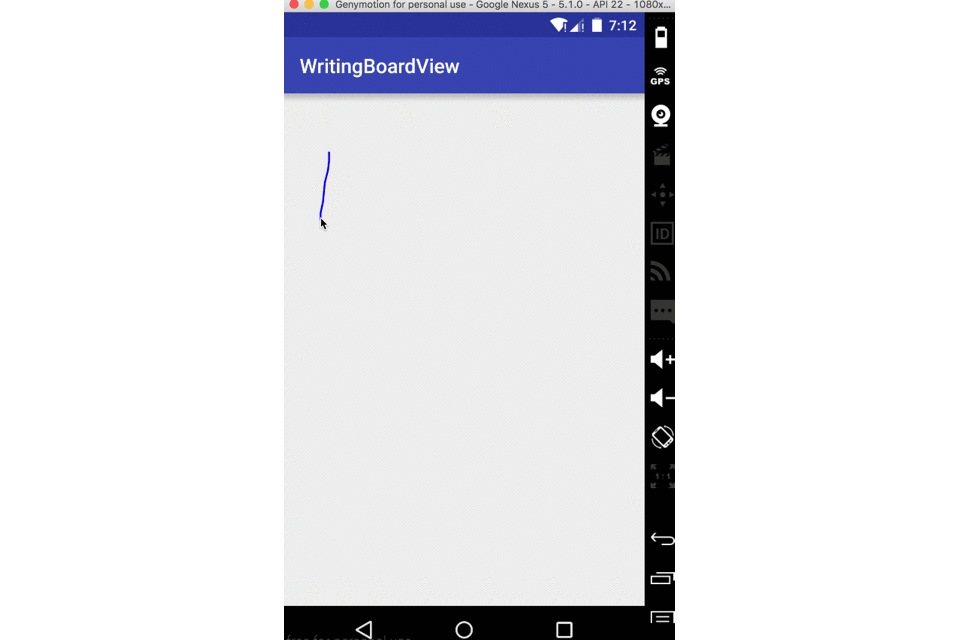

先来看看效果图

就是简单的根据手指写下的轨迹去画出内容
一、实现
之前一篇文章里提到了android官方给出的自定义控件需要考虑以下几点：
创建View

处理View的布局

绘制View

与用户进行交互

优化已定义的View
就按照这个步骤来完成今天的自定义控件
1、创建View
上篇提到创建View这一步的时候要考虑的就是很简单的自定义属性的声明、使用。
今天的控件可以有一些什么自定义属性呢？要实现写字板，其实就是三个东西：写字板的颜色、笔的颜色、笔的粗细。所以接下来自定义属性。

<?xml version="1.0" encoding="utf-8"?><resources><declare-styleable name="WritingBoardView"><attr name="boardBackground" format="color"></attr> <！--画板颜色--><attr name="paintColor" format="color"></attr> <！--画笔颜色--><attr name="paintWidth" format="dimension"></attr> <！--画笔宽度--></declare-styleable></resources>

定义了就是为了要使用

<?xml version="1.0" encoding="utf-8"?><RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"xmlns:tools="http://schemas.android.com/tools"android:layout_width="match_parent"android:layout_height="match_parent"xmlns:custom="http://schemas.android.com/apk/res-auto"android:paddingBottom="@dimen/activity_vertical_margin"android:paddingLeft="@dimen/activity_horizontal_margin"android:paddingRight="@dimen/activity_horizontal_margin"android:paddingTop="@dimen/activity_vertical_margin"tools:context="com.qiangyu.test.writingboardview.MainActivity"><com.qiangyu.test.writingboardview.view.WritingBoardViewandroid:layout_width="match_parent"android:layout_height="match_parent"custom:paintColor="@color/colorAccent"custom:boardBackground="@color/colorPrimary"custom:paintWidth="3dp"/></RelativeLayout>

简单的设置了boardBackground、paintWidth和paintColor属性
使用这里只需要注意命名空间，android提供给我们的用android，我们可以自定义我们属性的命名空间
写法为：xmlns:你取的名=”http://schemas.android.com/apk/res-auto”，这里的res-auto可以换成你控件的包名
在XML布局文件中设置的属性要在自定义属性中获取到，所以我们必须实现带有Context, AttributeSet的构造方法

private int mBoardBackground;//画板颜色private int mPaintColor;//画笔颜色private int mPaintWidth;//画笔宽度private Path mPath;private Paint mPaint;//画笔public WritingBoardView（Context context） {this（context,null）;}public WritingBoardView（Context context, AttributeSet attrs） {this（context, attrs,0）;}public WritingBoardView（Context context, AttributeSet attrs, int defStyleAttr） {super（context, attrs, defStyleAttr）;init（context,attrs）;} private void init（Context context,AttributeSet attrs） {TypedArray a = context.obtainStyledAttributes（attrs,R.styleable.WritingBoardView）;mBoardBackground =a.getColor（R.styleable.WritingBoardView_boardBackground,Color.WHITE）;mPaintColor =a.getColor（R.styleable.WritingBoardView_paintColor,Color.BLUE）;mPaintWidth = a.getDimensionPixelSize（R.styleable.WritingBoardView_paintWidth,（int） TypedValue.applyDimension（TypedValue.COMPLEX_UNIT_DIP,5,getResources（）.getDisplayMetrics（）））;a.recycle（）;mPaint = new Paint（）;mPath = new Path（）;setBackgroundColor（mBoardBackground）;mPaint.setColor（mPaintColor）;mPaint.setStrokeWidth（mPaintWidth）;mPaint.setStyle（Paint.Style.STROKE）;mPaint.setAntiAlias（true）;}

上面代码确保了每个构造方法最终都调用了第三个构造方法里的init（context,attrs）方法来获取自定义属性和初始化一些信息
通过固定的写法、简单的获取到自定义属性，并且给当前view设置背景、为Paint设置了样式和颜色。完成写字板很重要的就是这里的Path类。
先来介绍一下Path类
看构造方法的注释

/** * The Path class encapsulates compound （multiple contour） geometric paths * consisting of straight line segments, quadratic curves, and cubic curves. * It can be drawn with canvas.drawPath（path, paint）, either filled or stroked * （based on the paint"s Style）, or it can be used for clipping or to draw * text on a path. */public class Path {...}

大体就是说Path封装了由了直线和各种曲线组成几何图形信息。我们可以调用canvas通过drawPath方法来画一些东西。
我们最终的draw就是需要用到drawPath
Path里包含了很多设置几何图形的方法如addRect、addArc。
今天重点说用到的两个方法：

 /** * Set the beginning of the next contour to the point （x,y）. * * @param x The x-coordinate of the start of a new contour * @param y The y-coordinate of the start of a new contour */public void moveTo（float x, float y） {native_moveTo（mNativePath, x, y）;}

moveTo方法就是设置下一个连线或者图形最开始的位置。

/** * Add a line from the last point to the specified point （x,y）. * If no moveTo（） call has been made for this contour, the first point is * automatically set to （0,0）. * * @param x The x-coordinate of the end of a line * @param y The y-coordinate of the end of a line */public void lineTo（float x, float y） {isSimplePath = false;native_lineTo（mNativePath, x, y）;}

lineTo方法简单的添加一条上一个点到当前点的线。
有了这两个方法我们就可以实线写字板了
2、处理View的布局
由于这个自定义控件本身就需要一块内容当写字板，所以就不用特别的布局处理了，只是在mode为UNSPECIFIED的时候可能会导致布局显示不出来。
在这里就不进行特殊处理了。
3、绘制View、与用户进行交互
由于该控件本身就需要交互才产生效果，所以之前的两步放在一起考虑了。
上面说到过Canvas有一个drawPath方法。drawPath最后绘制出来什么样其实是看Path里包含的信息。
我们要实现实时显示手写的内容，只需要在滑动的时候获取的坐标通过Path的lineTo方法将线一点一点的连起来。
当手指抬起再落下的时候应该又是一条新的线，所以在落下的时候我们需要调用moveTo方法来为下一条轨迹设置一个起点。

 @Overridepublic boolean onTouchEvent（MotionEvent event） {float touchX = event.getX（）;float touchY = event.getY（）;switch （event.getAction（））{case MotionEvent.ACTION_DOWN:mPath.moveTo（touchX,touchY）;//重新设置即将出现的线的起点break;case MotionEvent.ACTION_MOVE:mPath.lineTo（touchX,touchY）;//连线break;case MotionEvent.ACTION_UP:break;}invalidate（）;//通知系统重绘return true;//要处理当前事件}

在onTouch中return true表示要处理当前事件。并且在每一次操作调用invalidate来绘制界面，我们的onDraw 方法只需要简单的调用drawPath就可以了

 @Overrideprotected void onDraw（Canvas canvas） {super.onDraw（canvas）;canvas.drawPath（mPath,mPaint）;}

总结
其实就是通过手指的触摸事件来控制轨迹的改变，按照固定的模式，一个简单的自定义控件就大功告成啦！
一个简单的写字板就基本完成了，当然你感兴趣可以扩展一下，加上在运行时改变画笔的颜色、画板的颜色。添加字体擦除去的功能。
