圆环交替、等待效果


效果就这样，分析了一下，大概有这几个属性，两个颜色，一个速度，一个圆环的宽度。
自定View的几个步骤：
1、自定义View的属性
2、在View的构造方法中获得我们自定义的属性
3、重写onMesure
4、重写onDraw
1、自定义属性：

<?xml version="1.0" encoding="utf-8"?> <resources><attr name="firstColor" format="color" /> <attr name="secondColor" format="color" /> <attr name="circleWidth" format="dimension" /> <attr name="speed" format="integer" /><declare-styleable name="CustomProgressBar"> <attr name="firstColor" /> <attr name="secondColor" /> <attr name="circleWidth" /> <attr name="speed" /> </declare-styleable></resources>

2、在View的构造方法中获得我们自定义的属性

/*** 第一圈的颜色*/ private int mFirstColor; /*** 第二圈的颜色*/ private int mSecondColor; /*** 圈的宽度*/ private int mCircleWidth; /*** 画笔*/ private Paint mPaint; /*** 当前进度*/ private int mProgress;/*** 速度*/ private int mSpeed;/*** 是否应该开始下一个*/ private boolean isNext = false;public CustomProgressBar（Context context, AttributeSet attrs） { this（context, attrs, 0）; }public CustomProgressBar（Context context） { this（context, null）; }/*** 必要的初始化，获得一些自定义的值** @param context* @param attrs* @param defStyle*/ public CustomProgressBar（Context context, AttributeSet attrs, int defStyle） { super（context, attrs, defStyle）; TypedArray a = context.getTheme（）.obtainStyledAttributes（attrs, R.styleable.CustomProgressBar, defStyle, 0）; int n = a.getIndexCount（）;for （int i = 0; i < n; i++） { int attr = a.getIndex（i）; switch （attr） { case R.styleable.CustomProgressBar_firstColor: mFirstColor = a.getColor（attr, Color.GREEN）; break; case R.styleable.CustomProgressBar_secondColor: mSecondColor = a.getColor（attr, Color.RED）; break; case R.styleable.CustomProgressBar_circleWidth: mCircleWidth = a.getDimensionPixelSize（attr, （int） TypedValue.applyDimension（ TypedValue.COMPLEX_UNIT_PX, 20, getResources（）.getDisplayMetrics（）））; break; case R.styleable.CustomProgressBar_speed: mSpeed = a.getInt（attr, 20）;// 默认20 break; } } a.recycle（）; mPaint = new Paint（）; // 绘图线程 new Thread（） { public void run（） { while （true） { mProgress++; if （mProgress == 360） { mProgress = 0; if （！isNext） isNext = true; else isNext = false; } postInvalidate（）; try { Thread.sleep（mSpeed）; } catch （InterruptedException e） { e.printStackTrace（）; } } }; }.start（）;}

3、直接重写onDraw，这不需要重写onMeasure

@Override protected void onDraw（Canvas canvas） {int centre = getWidth（） / 2; // 获取圆心的x坐标 int radius = centre - mCircleWidth / 2;// 半径 mPaint.setStrokeWidth（mCircleWidth）; // 设置圆环的宽度 mPaint.setAntiAlias（true）; // 消除锯齿 mPaint.setStyle（Paint.Style.STROKE）; // 设置空心 RectF oval = new RectF（centre - radius, centre - radius, centre + radius, centre + radius）; // 用于定义的圆弧的形状和大小的界限 if （！isNext） {// 第一颜色的圈完整，第二颜色跑 mPaint.setColor（mFirstColor）; // 设置圆环的颜色 canvas.drawCircle（centre, centre, radius, mPaint）; // 画出圆环 mPaint.setColor（mSecondColor）; // 设置圆环的颜色 canvas.drawArc（oval, -90, mProgress, false, mPaint）; // 根据进度画圆弧 } else { mPaint.setColor（mSecondColor）; // 设置圆环的颜色 canvas.drawCircle（centre, centre, radius, mPaint）; // 画出圆环 mPaint.setColor（mFirstColor）; // 设置圆环的颜色 canvas.drawArc（oval, -90, mProgress, false, mPaint）; // 根据进度画圆弧 }}

大功完成了，当然了，唯一比较纠结的地方就是两个颜色何时切换，如何切换，我采用上面的办法，你也可以自己想想怎么实现。
视频音量调控


这样一个效果使用自定义View来实现的话和圆环的思路差不多，所以我们一起来看：
1、先分许需要的属性，两个小块的颜色、一张中间的图片、间隙大小、一个多少个块块。分析完毕，开始写attr.xml

<?xml version="1.0" encoding="utf-8"?> <resources><attr name="firstColor" format="color" /> <attr name="secondColor" format="color" /> <attr name="circleWidth" format="dimension" /> <attr name="dotCount" format="integer" /> <attr name="splitSize" format="integer" /> <attr name="bg" format="reference"></attr><declare-styleable name="CustomVolumControlBar"> <attr name="firstColor" /> <attr name="secondColor" /> <attr name="circleWidth" /> <attr name="dotCount" /> <attr name="splitSize" /> <attr name="bg" /> </declare-styleable></resources>

2、在构造中获取这些属性：

/*** 第一圈的颜色*/ private int mFirstColor;/*** 第二圈的颜色*/ private int mSecondColor; /*** 圈的宽度*/ private int mCircleWidth; /*** 画笔*/ private Paint mPaint; /*** 当前进度*/ private int mCurrentCount = 3;/*** 中间的图片*/ private Bitmap mImage; /*** 每个块块间的间隙*/ private int mSplitSize; /*** 个数*/ private int mCount;private Rect mRect;public CustomVolumControlBar（Context context, AttributeSet attrs） { this（context, attrs, 0）; }public CustomVolumControlBar（Context context） { this（context, null）; }/*** 必要的初始化，获得一些自定义的值** @param context* @param attrs* @param defStyle*/ public CustomVolumControlBar（Context context, AttributeSet attrs, int defStyle） { super（context, attrs, defStyle）; TypedArray a = context.getTheme（）.obtainStyledAttributes（attrs, R.styleable.CustomVolumControlBar, defStyle, 0）; int n = a.getIndexCount（）;for （int i = 0; i < n; i++） { int attr = a.getIndex（i）; switch （attr） { case R.styleable.CustomVolumControlBar_firstColor: mFirstColor = a.getColor（attr, Color.GREEN）; break; case R.styleable.CustomVolumControlBar_secondColor: mSecondColor = a.getColor（attr, Color.CYAN）; break; case R.styleable.CustomVolumControlBar_bg: mImage = BitmapFactory.decodeResource（getResources（）, a.getResourceId（attr, 0））; break; case R.styleable.CustomVolumControlBar_circleWidth: mCircleWidth = a.getDimensionPixelSize（attr, （int） TypedValue.applyDimension（ TypedValue.COMPLEX_UNIT_PX, 20, getResources（）.getDisplayMetrics（）））; break; case R.styleable.CustomVolumControlBar_dotCount: mCount = a.getInt（attr, 20）;// 默认20 break; case R.styleable.CustomVolumControlBar_splitSize: mSplitSize = a.getInt（attr, 20）; break; } } a.recycle（）; mPaint = new Paint（）; mRect = new Rect（）; }

3、重写onDraw

@Override protected void onDraw（Canvas canvas） { mPaint.setAntiAlias（true）; // 消除锯齿 mPaint.setStrokeWidth（mCircleWidth）; // 设置圆环的宽度 mPaint.setStrokeCap（Paint.Cap.ROUND）; // 定义线段断电形状为圆头 mPaint.setAntiAlias（true）; // 消除锯齿 mPaint.setStyle（Paint.Style.STROKE）; // 设置空心 int centre = getWidth（） / 2; // 获取圆心的x坐标 int radius = centre - mCircleWidth / 2;// 半径 /*** 画块块去*/ drawOval（canvas, centre, radius）;/*** 计算内切正方形的位置*/ int relRadius = radius - mCircleWidth / 2;// 获得内圆的半径 /*** 内切正方形的距离顶部 = mCircleWidth + relRadius - √2 / 2*/ mRect.left = （int） （relRadius - Math.sqrt（2） * 1.0f / 2 * relRadius） + mCircleWidth; /*** 内切正方形的距离左边 = mCircleWidth + relRadius - √2 / 2*/ mRect.top = （int） （relRadius - Math.sqrt（2） * 1.0f / 2 * relRadius） + mCircleWidth; mRect.bottom = （int） （mRect.left + Math.sqrt（2） * relRadius）; mRect.right = （int） （mRect.left + Math.sqrt（2） * relRadius）;/*** 如果图片比较小，那么根据图片的尺寸放置到正中心*/ if （mImage.getWidth（） < Math.sqrt（2） * relRadius） { mRect.left = （int） （mRect.left + Math.sqrt（2） * relRadius * 1.0f / 2 - mImage.getWidth（） * 1.0f / 2）; mRect.top = （int） （mRect.top + Math.sqrt（2） * relRadius * 1.0f / 2 - mImage.getHeight（） * 1.0f / 2）; mRect.right = （int） （mRect.left + mImage.getWidth（））; mRect.bottom = （int） （mRect.top + mImage.getHeight（））;} // 绘图 canvas.drawBitmap（mImage, null, mRect, mPaint）; }/*** 根据参数画出每个小块** @param canvas* @param centre* @param radius*/ private void drawOval（Canvas canvas, int centre, int radius） { /*** 根据需要画的个数以及间隙计算每个块块所占的比例*360*/ float itemSize = （360 * 1.0f - mCount * mSplitSize） / mCount;RectF oval = new RectF（centre - radius, centre - radius, centre + radius, centre + radius）; // 用于定义的圆弧的形状和大小的界限mPaint.setColor（mFirstColor）; // 设置圆环的颜色 for （int i = 0; i < mCount; i++） { canvas.drawArc（oval, i * （itemSize + mSplitSize）, itemSize, false, mPaint）; // 根据进度画圆弧 }mPaint.setColor（mSecondColor）; // 设置圆环的颜色 for （int i = 0; i < mCurrentCount; i++） { canvas.drawArc（oval, i * （itemSize + mSplitSize）, itemSize, false, mPaint）; // 根据进度画圆弧 } }

这里需要注意下：
画块：首先根据块数量和间隙计算，每个块所占的比例。
画图：当图比较大时，直接使用该环内切正方形大小进行约束，当图片比较小时，在正中心的位置绘制。有些数学运算过程，楼主在草稿上画了一会，不复杂，大家自己画画，我就不贴草稿了。
4、添加触摸监听：

/*** 当前数量+1*/ public void up（） { mCurrentCount++; postInvalidate（）; }/*** 当前数量-1*/ public void down（） { mCurrentCount--; postInvalidate（）; }private int xDown, xUp;@Override public boolean onTouchEvent（MotionEvent event） {switch （event.getAction（）） { case MotionEvent.ACTION_DOWN: xDown = （int） event.getY（）; break;case MotionEvent.ACTION_UP: xUp = （int） event.getY（）; if （xUp > xDown）// 下滑 { down（）; } else { up（）; } break; }return true; }

触摸监听也得很简单哈，基本能实现，大家也可以加个最小距离加速度什么的，都行。

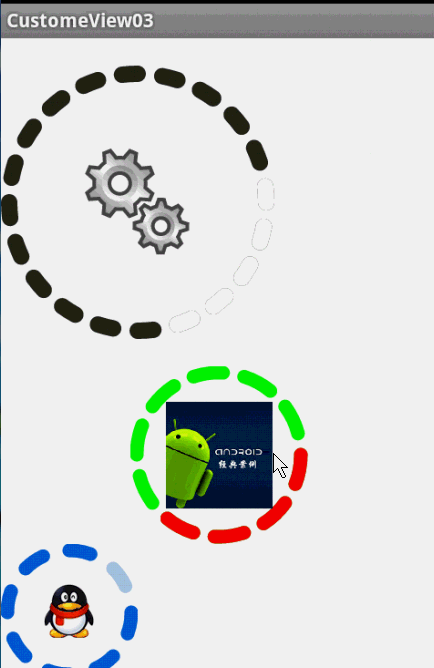

最后，效果图：
