public   BitmapShader（Bitmap bitmap,Shader.TileMode tileX,Shader.TileMode tileY）
调用这个类来产生一个画有一个位图的渲染器（Shader）。
bitmap：在渲染器内使用的位图
（1）tileX：The tiling mode for x to draw the bitmap in.   在位图上X方向花砖模式
（2）tileY：The tiling mode for y to draw the bitmap in.    在位图上Y方向花砖模式
TileMode：（一共有三种）
（1）CLAMP：如果渲染器超出原始边界范围，会复制范围内边缘染色。
（2）REPEAT：横向和纵向的重复渲染器图片，平铺。
（3）MIRROR：横向和纵向的重复渲染器图片，这个和REPEAT 重复方式不一样，他是以镜像方式平铺。

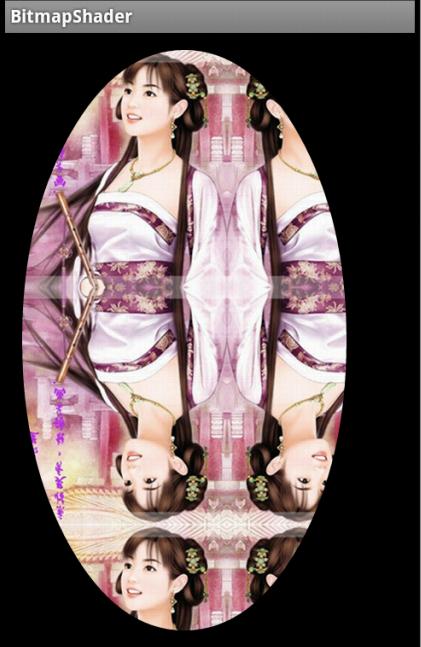

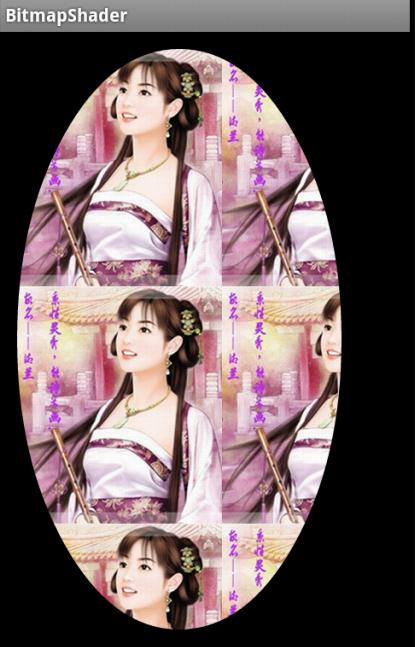

还是不太明白？那看一下效果图吧！


对于我们的圆角，以及圆形，我们设置的模式都是CLAMP ，但是你会不会会有一个疑问：
view的宽或者高大于我们的bitmap宽或者高岂不是会拉伸？
嗯，我们会为BitmapShader设置一个matrix，去适当的放大或者缩小图片，不会让“ view的宽或者高大于我们的bitmap宽或者高 ”此条件成立的。
到此我们的原理基本介绍完毕了，拿到drawable转化为bitmap，然后直接初始化BitmapShader，画笔设置Shader，最后在onDraw里面进行画圆就行了。
基本用法及实例
首先就来看看利用BitmapShader实现的圆形或者圆角。
我们这里直接继承ImageView，这样大家设置图片的代码会比较熟悉；但是我们需要支持两种模式，那么就需要自定义属性了：
1、自定义属性
values/attr.xml

<?xml version="1.0" encoding="utf-8"?> <resources> <attr name="borderRadius" format="dimension" /><attr name="type"> <enum name="circle" value="0" /> <enum name="round" value="1" /></attr><declare-styleable name="RoundImageView"> <attr name="borderRadius" /> <attr name="type" /></declare-styleable></resources>

我们定义了一个枚举和一个圆角的大小borderRadius。
2、获取自定义属性

public class RoundImageView extends ImageView { /** * 图片的类型，圆形or圆角 */private int type;private static final int TYPE_CIRCLE = 0;private static final int TYPE_ROUND = 1; /** * 圆角大小的默认值 */private static final int BODER_RADIUS_DEFAULT = 10;/** * 圆角的大小 */private int mBorderRadius; /** * 绘图的Paint */private Paint mBitmapPaint;/** * 圆角的半径 */private int mRadius;/** * 3x3 矩阵，主要用于缩小放大 */private Matrix mMatrix;/** * 渲染图像，使用图像为绘制图形着色 */private BitmapShader mBitmapShader;/** * view的宽度 */private int mWidth;private RectF mRoundRect; public RoundImageView（Context context, AttributeSet attrs）{ super（context, attrs）; mMatrix = new Matrix（）; mBitmapPaint = new Paint（）; mBitmapPaint.setAntiAlias（true）;TypedArray a = context.obtainStyledAttributes（attrs, R.styleable.RoundImageView）;mBorderRadius = a.getDimensionPixelSize（ R.styleable.RoundImageView_borderRadius, （int） TypedValue .applyDimension（TypedValue.COMPLEX_UNIT_DIP, BODER_RADIUS_DEFAULT, getResources（） .getDisplayMetrics（）））;// 默认为10dp type = a.getInt（R.styleable.RoundImageView_type, TYPE_CIRCLE）;// 默认为Circlea.recycle（）;}

可以看到我们的一些成员变量，基本都加了注释；然后在构造方法中获取了我们的自定义属性，以及部分变量的初始化。
3、onMeasure

@Overrideprotected void onMeasure（int widthMeasureSpec, int heightMeasureSpec）{ Log.e（"TAG", "onMeasure"）; super.onMeasure（widthMeasureSpec, heightMeasureSpec）;/*** 如果类型是圆形，则强制改变view的宽高一致，以小值为准*/ if （type == TYPE_CIRCLE） {mWidth = Math.min（getMeasuredWidth（）, getMeasuredHeight（））;mRadius = mWidth / 2;setMeasuredDimension（mWidth, mWidth）; } }

我们复写了onMeasure方法，主要用于当设置类型为圆形时，我们强制让view的宽和高一致。
接下来只剩下设置BitmapShader和绘制了
4、设置BitmapShader

/** * 初始化BitmapShader */private void setUpShader（）{ Drawable drawable = getDrawable（）; if （drawable == null） {return; }Bitmap bmp = drawableToBitamp（drawable）; // 将bmp作为着色器，就是在指定区域内绘制bmp mBitmapShader = new BitmapShader（bmp, TileMode.CLAMP, TileMode.CLAMP）; float scale = 1.0f; if （type == TYPE_CIRCLE） {// 拿到bitmap宽或高的小值int bSize = Math.min（bmp.getWidth（）, bmp.getHeight（））;scale = mWidth * 1.0f / bSize;} else if （type == TYPE_ROUND） {// 如果图片的宽或者高与view的宽高不匹配，计算出需要缩放的比例；缩放后的图片的宽高，一定要大于我们view的宽高；所以我们这里取大值；scale = Math.max（getWidth（） * 1.0f / bmp.getWidth（）, getHeight（）* 1.0f / bmp.getHeight（））; } // shader的变换矩阵，我们这里主要用于放大或者缩小 mMatrix.setScale（scale, scale）; // 设置变换矩阵 mBitmapShader.setLocalMatrix（mMatrix）; // 设置shader mBitmapPaint.setShader（mBitmapShader）;}

在setUpShader中，首先对drawable转化为我们的bitmap;
然后初始化

mBitmapShader = new BitmapShader（bmp, TileMode.CLAMP, TileMode.CLAMP）;

接下来，根据类型以及bitmap和view的宽高，计算scale；
关于scale的计算：
（1）圆形时：取bitmap的宽或者高的小值作为基准，如果采用大值，缩放后肯定不能填满我们的圆形区域。然后，view的mWidth/bSize ; 得到的就是scale。
（2）圆角时：因为设计到宽/高比例，我们分别getWidth（） * 1.0f / bmp.getWidth（） 和 getHeight（） * 1.0f / bmp.getHeight（） ；最终取大值，因为我们要让最终缩放完成的图片一定要大于我们的view的区域，有点类似centerCrop；
（3）比如：view的宽高为10*20；图片的宽高为5*100 ； 最终我们应该按照宽的比例放大，而不是按照高的比例缩小；因为我们需要让缩放后的图片，自定大于我们的view宽高，并保证原图比例。
有了scale，就可以设置给我们的matrix；
然后使用mBitmapShader.setLocalMatrix（mMatrix）;
最后将bitmapShader设置给paint。
关于drawable转bitmap的代码：

/** * drawable转bitmap * * @param drawable * @return */private Bitmap drawableToBitamp（Drawable drawable）{ if （drawable instanceof BitmapDrawable） {BitmapDrawable bd = （BitmapDrawable） drawable;return bd.getBitmap（）; } int w = drawable.getIntrinsicWidth（）; int h = drawable.getIntrinsicHeight（）; Bitmap bitmap = Bitmap.createBitmap（w, h, Bitmap.Config.ARGB_8888）; Canvas canvas = new Canvas（bitmap）; drawable.setBounds（0, 0, w, h）; drawable.draw（canvas）; return bitmap;}

最后我们会在onDraw里面调用setUpShader（），然后进行绘制。
5、绘制
到此，就剩下最后一步绘制了，因为我们的范围，以及缩放都完成了，所以真的只剩下绘制了。

@Overrideprotected void onDraw（Canvas canvas）{ if （getDrawable（） == null） {return; } setUpShader（）;if （type == TYPE_ROUND） {canvas.drawRoundRect（mRoundRect, mBorderRadius, mBorderRadius,mBitmapPaint）; } else {canvas.drawCircle（mRadius, mRadius, mRadius, mBitmapPaint）;// drawSomeThing（canvas）; }}@Overrideprotected void onSizeChanged（int w, int h, int oldw, int oldh）{ super.onSizeChanged（w, h, oldw, oldh）; // 圆角图片的范围 if （type == TYPE_ROUND）mRoundRect = new RectF（0, 0, getWidth（）, getHeight（））;}

绘制就很简单了，画个圆，圆角矩形什么的。圆角矩形的限定范围mRoundRect在onSizeChanged里面进行了初始化。
6、状态的存储与恢复
当然了，如果内存不足，而恰好我们的Activity置于后台，不幸被重启，或者用户旋转屏幕造成Activity重启，我们的View应该也能尽可能的去保存自己的属性。
状态保存什么用处呢？比如，现在一个的圆角大小是10dp，用户点击后变成50dp；当用户旋转以后，或者长时间置于后台以后，返回我们的Activity应该还是50dp；
我们简单的存储一下，当前的type以及mBorderRadius

private static final String STATE_INSTANCE = "state_instance";private static final String STATE_TYPE = "state_type";private static final String STATE_BORDER_RADIUS = "state_border_radius"; @Overrideprotected Parcelable onSaveInstanceState（）{ Bundle bundle = new Bundle（）; bundle.putParcelable（STATE_INSTANCE, super.onSaveInstanceState（））; bundle.putInt（STATE_TYPE, type）; bundle.putInt（STATE_BORDER_RADIUS, mBorderRadius）; return bundle;} @Overrideprotected void onRestoreInstanceState（Parcelable state）{ if （state instanceof Bundle） {Bundle bundle = （Bundle） state;super.onRestoreInstanceState（（（Bundle） state）.getParcelable（STATE_INSTANCE））;this.type = bundle.getInt（STATE_TYPE）;this.mBorderRadius = bundle.getInt（STATE_BORDER_RADIUS）; } else {super.onRestoreInstanceState（state）; } }

代码比较简单。我们文章中的demo中，第一个，第四个是可以点击的，点击后会发生变化，你可以点击后，然后旋转屏幕进行测试。
同时我们也对外公布了两个方法，用于动态修改圆角大小和type

public void setBorderRadius（int borderRadius）{ int pxVal = dp2px（borderRadius）; if （this.mBorderRadius ！= pxVal） {this.mBorderRadius = pxVal;invalidate（）; }} public void setType（int type）{ if （this.type ！= type） {this.type = type;if （this.type ！= TYPE_ROUND && this.type ！= TYPE_CIRCLE）{ this.type = TYPE_CIRCLE;}requestLayout（）; } } public int dp2px（int dpVal）{ return （int） TypedValue.applyDimension（TypedValue.COMPLEX_UNIT_DIP, dpVal, getResources（）.getDisplayMetrics（））;}

最后贴一下我们的布局文件和MainActivity。
6、调用
布局文件:

<ScrollView xmlns:android="http://schemas.android.com/apk/res/android"xmlns:tools="http://schemas.android.com/tools"xmlns:zhy="http://schemas.android.com/apk/res/com.zhy.variousshapeimageview"android:layout_width="match_parent"android:layout_height="wrap_content" > <LinearLayout android:layout_width="match_parent" android:layout_height="match_parent" android:orientation="vertical" ><com.zhy.view.RoundImageViewandroid:id="@+id/id_qiqiu"android:layout_width="wrap_content"android:layout_height="wrap_content"android:layout_margin="10dp"android:src="@drawable/qiqiu" > </com.zhy.view.RoundImageView><com.zhy.view.RoundImageViewandroid:layout_width="200dp"android:layout_height="200dp"android:layout_margin="10dp"android:src="@drawable/aa" > </com.zhy.view.RoundImageView><com.zhy.view.RoundImageViewandroid:layout_width="wrap_content"android:layout_height="wrap_content"android:layout_margin="10dp"android:src="@drawable/icon" > </com.zhy.view.RoundImageView><com.zhy.view.RoundImageViewandroid:id="@+id/id_meinv"android:layout_width="wrap_content"android:layout_height="wrap_content"android:layout_margin="10dp"android:src="@drawable/aa"zhy:borderRadius="20dp"zhy:type="round" > </com.zhy.view.RoundImageView><com.zhy.view.RoundImageViewandroid:layout_width="wrap_content"android:layout_height="wrap_content"android:layout_margin="10dp"android:src="@drawable/icon"zhy:borderRadius="40dp"zhy:type="round" > </com.zhy.view.RoundImageView><com.zhy.view.RoundImageViewandroid:layout_width="wrap_content"android:layout_height="wrap_content"android:layout_margin="10dp"android:src="@drawable/qiqiu"zhy:borderRadius="60dp"zhy:type="round" > </com.zhy.view.RoundImageView></LinearLayout></ScrollView>

没撒，ScrollView里面一个线性布局，里面一堆RoundImageView。
MainActivity

package com.zhy.variousshapeimageview;import android.app.Activity; import android.os.Bundle; import android.view.View; import android.view.View.OnClickListener;import com.zhy.view.RoundImageView;public class MainActivity extends Activity {private RoundImageView mQiQiu;private RoundImageView mMeiNv ; @Overrideprotected void onCreate（Bundle savedInstanceState）{ super.onCreate（savedInstanceState）; setContentView（R.layout.activity_main）;mQiQiu = （RoundImageView） findViewById（R.id.id_qiqiu）; mMeiNv = （RoundImageView） findViewById（R.id.id_meinv）;mQiQiu.setOnClickListener（new OnClickListener（） {@Overridepublic void onClick（View v）{ mQiQiu.setType（RoundImageView.TYPE_ROUND）;} }）;mMeiNv.setOnClickListener（new OnClickListener（） {@Overridepublic void onClick（View v）{ mMeiNv.setBorderRadius（90）;} }）;}}

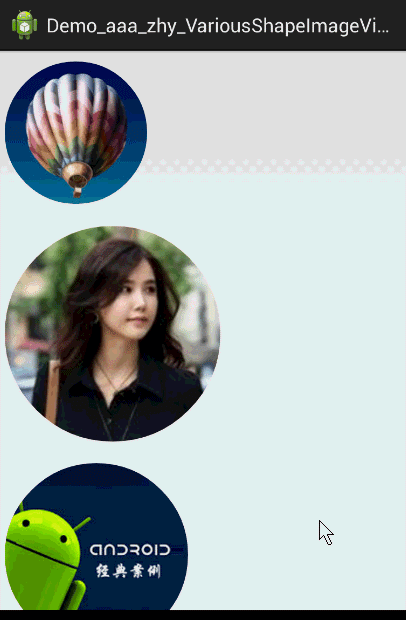

最后的效果图：
