Android自定义控件之开关按钮学习笔记分享

今天来讲讲自定义单个控件，就拿开关按钮来讲讲，相信大家见了非常多这样的了，先看看效果：

我们可以看到一个很常见的开关按钮，那就来分析分析。
首先：
这是由两张图片构成：
①一张为有开和关的背景图片
②一张为控制开和关的滑动按钮
第一步：
写个类继承View，并重写几个方法：
第一个为构造函数，重写一个参数的函数和两个参数的函数就够了，因为两个参数的函数能够使用自定义属性
第二个为控制控件的大小–>protected void onMeasure（int widthMeasureSpec, int heightMeasureSpec） {}
第三个为绘制控件的方法–>protected void onDraw（Canvas canvas） {}
第二步：
将用户指定的两张图片加载进来，这里使用自定义属性加载，在values目录下新建attrs.xml，在xml文件中指定自定义属性名和自定义属性的字段及值类型（即背景图和滑块图）即可：

<?xml version="1.0" encoding="utf-8"?><resources><declare-styleable name="switchView_attrs"><attr name="background" format="reference"></attr><attr name="slide" format="reference"></attr></declare-styleable></resources>

各个字段的含义我在这就不讲了，不懂的就去看看前几篇《Android开发笔记之自定义组合控件》有讲过，写好就只需在构造函数中加载进来

public SwitchView（Context context, AttributeSet attrs） {super（context, attrs）;//拿到自定义属性TypedArray ta = context.obtainStyledAttributes（attrs, R.styleable.switchView_attrs）;//拿到自定义字段的值Drawable switchBackground = ta.getDrawable（R.styleable.switchView_attrs_background）;Drawable switchView_slide = ta.getDrawable（R.styleable.switchView_attrs_slide）;//把值设置到相应组件上backgroundBitmap = convertDrawable2BitmapSimple（switchBackground）;switchSlide = convertDrawable2BitmapSimple（switchView_slide）;}

不过要注意的是：
因为从自定义属性中取到的是Drawable对象，而我们要的是一个Bitmap对象，所以我们先得把Drawable对象转成Bitmap对象，其实有很多种方法来转，这里就介绍种最简单的方法，借助与BitmapDrawable类：

//将Drawable转成Bitmappublic Bitmap convertDrawable2BitmapSimple（Drawable drawable） {BitmapDrawable bd= （BitmapDrawable）drawable;return bd.getBitmap（）;}

第三步：
onMeasure方法来控制控件的大小，我们可以看到这个开关按钮的大小就跟背景的大小一样大，只需要设置为背景的大小：

//控制控件的大小@Overrideprotected void onMeasure（int widthMeasureSpec, int heightMeasureSpec） {if （backgroundBitmap ！= null） {//控件大小设置为背景的大小setMeasuredDimension（backgroundBitmap.getWidth（）, backgroundBitmap.getHeight（））;}else {super.onMeasure（widthMeasureSpec, heightMeasureSpec）;}}

第四步：
既然这个开关按钮需要通过点击或移动来控制控件的开和关，所以就需要实现onTouchEvent方法，当然应该有三个事件会触发：按下、移动和抬起的时候，每次点击、移动或抬起都需要重绘，我们先来分析下滑块的状态有哪些（应该有四种状态）一开始默认状态为空：
1.点击的时候
2.移动的时候
3.抬起的时候
4.空的时候（即什么都没干的时候）

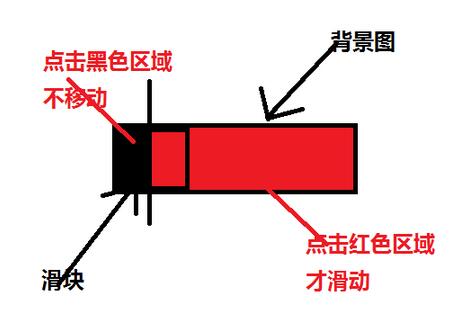

先分析下点击的时候的情况：
①当按下或移动的坐标大于滑块宽度一半时将滑块右移
②当按下或移动的坐标小于滑块宽度一半时滑块不动
注：防止滑块移至背景外面，最大是滑块右边和背景右边对齐（即最大离左边为背景宽度-滑块宽度）

再来看看移动的时候的情况应该是和点击的时候是一样的。

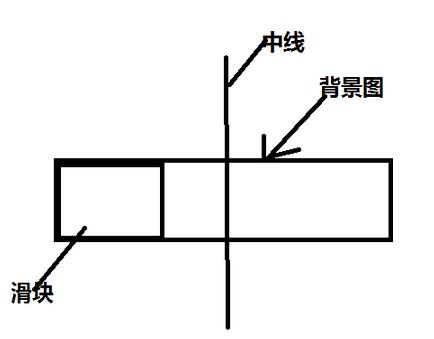

再来分析抬起的时候的情况：
①如果开关状态是打开的就将滑块移动至右边
②如果开关状态是关闭的就将滑块移动至左边
那怎么判断什么时候是打开状态和关闭状态呢？？
①抬起的坐标大于背景宽度一半的时候设为打开状态
②抬起的坐标小于背景宽度坐标一半的时候设为关闭状态

再来分析下空的时候，可以发现它和抬起的时候的情况是一样的。
第五步：
在onDraw方法中将背景和滑块绘制出来。刚才分析了onTouchEvent方法，这次是一样的，滑块的四个状态分别处理，前面onTouchEvent方法中滑块的状态改变，然后通过invalidate（）方法来通知系统重绘。
第六步：
我们做这个自定义控件是为了让用户使用的，现在这个是没有什么用的，用户用不了，所以可以通过设置监听器来对外提供接口。

/*** switchView开关监听接口 ** */interface OnSwitchChangedListener {public void onSwitchChange（boolean isOpen）;}/*** 设置 switchView状态监听* */public void setOnChangeListener（OnSwitchChangedListener listener） {switchListener = listener;}

这个监听器中的boolean值需要赋值，那在什么时候赋值呢，应该是在抬起或空的状态的时候给它赋值，因为那个时候才真正确定开关按钮是打开的还是关闭的。
第七步：

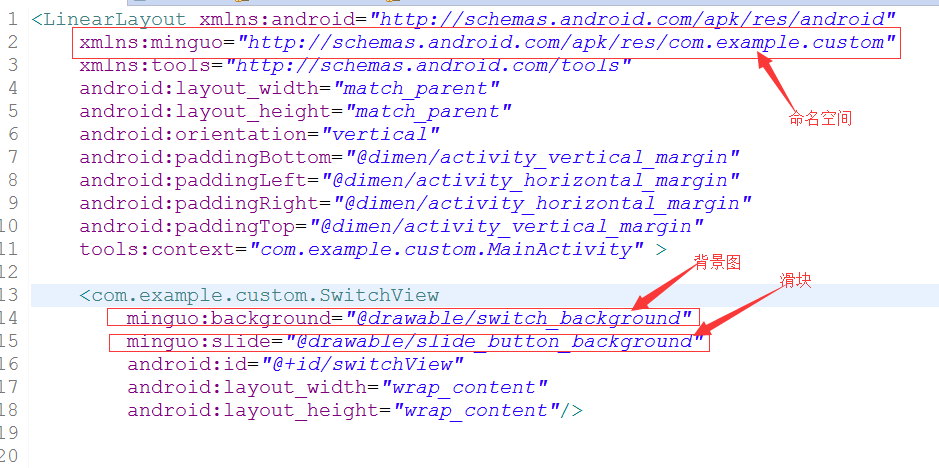

到这一步就是来使用了，在布局文件中把自定义的这个控件定义出来

<com.example.custom.SwitchViewminguo:background="@drawable/switch_background"minguo:slide="@drawable/slide_button_background"android:id="@+id/switchView"android:layout_width="wrap_content"android:layout_height="wrap_content"/>

使用定义好的View应该都会用了，不会的去看看《android开发笔记之自定义组合控件》。
核心代码：
布局文件

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"xmlns:minguo="http://schemas.android.com/apk/res/com.example.custom"xmlns:tools="http://schemas.android.com/tools"android:layout_width="match_parent"android:layout_height="match_parent"tools:context="com.example.custom.MainActivity" ><com.example.custom.SwitchViewminguo:background="@drawable/switch_background"minguo:slide="@drawable/slide_button_background"android:id="@+id/switchView"android:layout_width="wrap_content"android:layout_height="wrap_content"/></LinearLayout>

自定义View: SwitchView.java

/** * 自定义开关按钮 * @author Administrator * */public class SwitchView extends View {//背景图片和滑块图片private Bitmap backgroundBitmap,switchSlide;//画笔private Paint paint;//得到的x坐标（点击、移动、抬起）private float currentX;//判断开关是否打开的标记位private boolean isOpen = false;//开关打开与关闭的监听器private OnSwitchChangedListener switchListener;//滑块的四种状态public static final int STATE_DOWN = 1; //按下的时候public static final int STATE_MOVE = 2; //移动的时候public static final int STATE_UP = 3;//抬起的时候public static final int STATE_NONE = 0; //空的时候（即什么都没干的时候）//标记状态（默认为空状态）private int state = STATE_NONE;public SwitchView（Context context） {super（context,null）;}public SwitchView（Context context, AttributeSet attrs） {super（context, attrs）;//拿到自定义属性TypedArray ta = context.obtainStyledAttributes（attrs, R.styleable.switchView_attrs）;//拿到自定义字段的值Drawable switchBackground = ta.getDrawable（R.styleable.switchView_attrs_background）;Drawable switchView_slide = ta.getDrawable（R.styleable.switchView_attrs_slide）;//把值设置到相应组件上backgroundBitmap = convertDrawable2BitmapSimple（switchBackground）;switchSlide = convertDrawable2BitmapSimple（switchView_slide）;}//将Drawable转成Bitmappublic Bitmap convertDrawable2BitmapSimple（Drawable drawable） {BitmapDrawable bd = （BitmapDrawable）drawable;return bd.getBitmap（）;}//控制控件的大小@Overrideprotected void onMeasure（int widthMeasureSpec, int heightMeasureSpec） {if （backgroundBitmap ！= null） {//控件大小设置为背景的大小setMeasuredDimension（backgroundBitmap.getWidth（）, backgroundBitmap.getHeight（））;}else {super.onMeasure（widthMeasureSpec, heightMeasureSpec）;}}//绘制控件的样式@Overrideprotected void onDraw（Canvas canvas） {//背景为空的时候才将背景绘制if （backgroundBitmap ！= null） {paint = new Paint（）;//第一个参数表示需要画的Bitmap//第二个参数表示Bitmap左边离控件的左边距//第三个参数表示Bitmap上边离控件的上边距//第四个参数表示画笔canvas.drawBitmap（backgroundBitmap, 0, 0, paint）;}switch （state） {case STATE_DOWN://按下和移动的触发事件都一样，都是将滑块移动case STATE_MOVE://当按下或移动的坐标大于滑块宽度一半时将滑块右移if （currentX > switchSlide.getWidth（）/2f） {//让滑块向右滑动（重新绘制滑块的位置）float left = currentX - switchSlide.getWidth（）/2f;//防止滑块移至背景外面，最大是滑块右边和背景右边对齐（即最大离左边为背景宽度-滑块宽度）float maxLeft = backgroundBitmap.getWidth（） - switchSlide.getWidth（）;if （left > maxLeft） {left = maxLeft;}canvas.drawBitmap（switchSlide, left, 0, paint）;//当按下或移动的坐标小于滑块宽度一半时滑块不动}else if （currentX < switchSlide.getWidth（）/2f） {//让滑块不动就可以了canvas.drawBitmap（switchSlide, 0, 0, paint）;}break;case STATE_NONE://空或抬起的时候将滑块至于左边或右边case STATE_UP://如果是打开的将滑块移动至右边，并将打开状态传至监听器if （isOpen） {if （switchListener ！= null） {switchListener.onSwitchChange（true）;}canvas.drawBitmap（switchSlide, backgroundBitmap.getWidth（） - switchSlide.getWidth（）, 0, paint）;//如果是关闭的将滑块至于左边，并将关闭状态传至监听器}else {if （switchListener ！= null） {switchListener.onSwitchChange（false）;}canvas.drawBitmap（switchSlide, 0, 0, paint）;}break;default:break;}}@Overridepublic boolean onTouchEvent（MotionEvent event） {switch （event.getAction（）） {case MotionEvent.ACTION_DOWN:currentX = event.getX（）;//将标记位修改成按下的状态state = STATE_DOWN;//通知系统重新绘制界面invalidate（）;//在主线程// postInvalidate（）;//在子线程break;case MotionEvent.ACTION_MOVE:currentX = event.getX（）;//将标记位修改为移动状态state = STATE_MOVE;invalidate（）;break;case MotionEvent.ACTION_UP:currentX = event.getX（）;//将标记为修改为抬起状态state = STATE_UP;//抬起的坐标大于背景宽度一半的时候设为打开状态if （currentX > backgroundBitmap.getWidth（）/2f） {//滑块在右边,开启isOpen = true;//抬起的坐标小于背景宽度坐标一 半的时候设为关闭状态}else if （currentX < backgroundBitmap.getWidth（）） {//滑块在左边,关闭isOpen = false;}invalidate（）;break;}return true;}/*** switchView开关监听接口 ** */interface OnSwitchChangedListener {public void onSwitchChange（boolean isOpen）;}/*** 设置 switchView状态监听* */public void setOnChangeListener（OnSwitchChangedListener listener） {switchListener = listener;}}

MainActivity.java

public class MainActivity extends Activity {private SwitchView switchView;@Overrideprotected void onCreate（Bundle savedInstanceState） {super.onCreate（savedInstanceState）;setContentView（R.layout.activity_main）;switchView = （SwitchView） findViewById（R.id.switchView）;switchView.setOnChangeListener（new OnSwitchChangedListener（） {@Overridepublic void onSwitchChange（boolean isOpen） {if （isOpen） {//打开开关的时候的逻辑Toast.makeText（MainActivity.this, "开关打开了", Toast.LENGTH_LONG）.show（）;}else {//关闭开关的时候的逻辑Toast.makeText（MainActivity.this, "开关关闭了", Toast.LENGTH_LONG）.show（）;}}}）;}}

大家看起来这么简单的一个写了这么多，其实我们学习这个不是为了写这个，比这个好的开源多的是，而是为了学习这种思路与思维，大家赶紧试试吧！
