Android自定义View仿微博运动积分动画效果

自定义View一直是自己的短板，趁着公司项目不紧张的时候，多加强这方面的练习。这一系列文章主要记录自己在自定义View的学习过程中的心得与体会。
刷微博的时候，发现微博运动界面，运动积分的显示有一个很好看的动画效果。OK，就从这个开始我的自定义view之路！

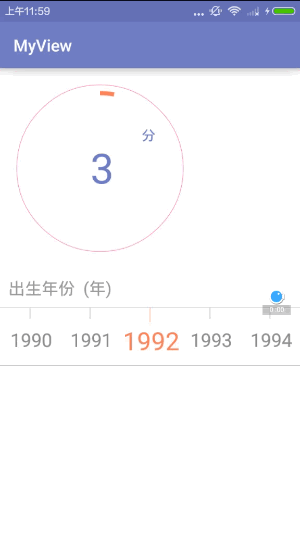

看一下最后的效果图：

分数颜色，分数大小，外圆的颜色，圆弧的颜色都支持自己设置，整体还是和微博那个挺像的。一起看看自定义View是怎样一步一步实现的：
1.自定义view的属性：
在res/values/ 下建立一个attrs.xml ，在里面定义我们的属性以及声明我们的整个样式。

<?xml version="1.0" encoding="utf-8"?><resources> //自定义属性名,定义公共属性 <attr name="titleSize" format="dimension"></attr> <attr name="titleColor" format="color"></attr> <attr name="outCircleColor" format="color"></attr> <attr name="inCircleColor" format="color"></attr> <attr name="lineColor" format="color"></attr> //自定义控件的主题样式 <declare-styleable name="MySportView"><attr name="titleSize"></attr><attr name="titleColor"></attr><attr name="outCircleColor"></attr><attr name="inCircleColor"></attr> </declare-styleable></resources>

依次定义了字体大小，字体颜色，外圆颜色，圆弧颜色4个属性，format是值该属性的取值类型。
然后就是在布局文件中申明我们的自定义view：

<com.example.tangyangkai.myview.MySportViewandroid:id="@+id/sport_view"android:layout_width="200dp"android:layout_height="200dp"android:layout_margin="20dp"app:inCircleColor="@color/strong"app:outCircleColor="@color/colorAccent"app:titleColor="@color/colorPrimary"app:titleSize="50dp" />

自定义view的属性我们可以自己进行设置，记得最后要引入我们的命名空间，
xmlns:app=”http://schemas.Android.com/apk/res-auto”
2.获取自定义view的属性：

/** * Created by tangyangkai on 16/5/23. */public class MySportView extends View { private String text; private int textColor; private int textSize; private int outCircleColor; private int inCircleColor; private Paint mPaint, circlePaint; //绘制文本的范围 private Rect mBound; private RectF circleRect; private float mCurrentAngle; private float mStartSweepValue; private int mCurrentPercent, mTargetPercent; public MySportView（Context context） {this（context, null）; } public MySportView（Context context, AttributeSet attrs） {this（context, attrs, 0）; } public MySportView（Context context, AttributeSet attrs, int defStyleAttr） {super（context, attrs, defStyleAttr）;//获取我们自定义的样式属性TypedArray array = context.getTheme（）.obtainStyledAttributes（attrs, R.styleable.MySportView, defStyleAttr, 0）;int n = array.getIndexCount（）;for （int i = 0; i < n; i++） { int attr = array.getIndex（i）; switch （attr） {case R.styleable.MySportView_titleColor: // 默认颜色设置为黑色 textColor = array.getColor（attr, Color.BLACK）; break;case R.styleable.MySportView_titleSize: // 默认设置为16sp，TypeValue也可以把sp转化为px textSize = array.getDimensionPixelSize（attr, （int） TypedValue.applyDimension（ TypedValue.COMPLEX_UNIT_SP, 16, getResources（）.getDisplayMetrics（）））; break;case R.styleable.MySportView_outCircleColor: // 默认颜色设置为黑色 outCircleColor = array.getColor（attr, Color.BLACK）; break;case R.styleable.MySportView_inCircleColor: // 默认颜色设置为黑色 inCircleColor = array.getColor（attr, Color.BLACK）; break; }}array.recycle（）;init（）; } //初始化 private void init（） {//创建画笔mPaint = new Paint（）;circlePaint = new Paint（）;//设置是否抗锯齿mPaint.setAntiAlias（true）;//圆环开始角度 （-90° 为12点钟方向）mStartSweepValue = -90;//当前角度mCurrentAngle = 0;//当前百分比mCurrentPercent = 0;//绘制文本的范围mBound = new Rect（）; }

自定义View一般需要实现一下三个构造方法，这三个构造方法是一层调用一层的，属于递进关系。因此，我们只需要在最后一个构造方法中来获得View的属性了。
第一步：通过theme.obtainStyledAttributes（）方法获得自定义控件的主题样式数组；
第二步：遍历每个属性来获得对应属性的值，也就是我们在xml布局文件中写的属性值；
第三步：在循环结束之后记得调用array.recycle（）来回收资源；第四步就是进行一下必要的初始化，不建议在onDraw的过程中去实例化对象，因为这是一个频繁重复执行的过程，new是需要分配内存空间的，如果在一个频繁重复的过程中去大量地new对象会造成内存浪费的情况。
3.重写onMesure方法确定view大小：
当你没有重写onMeasure方法时候，系统调用默认的onMeasure方法：

 @Override protected void onMeasure（int widthMeasureSpec, int heightMeasureSpec） {super.onMeasure（widthMeasureSpec, heightMeasureSpec）; }

这个方法的作用是：测量控件的大小。其实Android系统在加载布局的时候是由系统测量各子View的大小来告诉父View我需要占多大空间，然后父View会根据自己的大小来决定分配多大空间给子View。MeasureSpec的specMode模式一共有三种：
MeasureSpec.EXACTLY：父视图希望子视图的大小是specSize中指定的大小；一般是设置了明确的值或者是MATCH_PARENT
MeasureSpec.AT_MOST：子视图的大小最多是specSize中的大小；表示子布局限制在一个最大值内，一般为WARP_CONTENT
MeasureSpec.UNSPECIFIED：父视图不对子视图施加任何限制，子视图可以得到任意想要的大小；表示子布局想要多大就多大，很少使用。
想要”wrap_content”的效果怎么办？不着急，只有重写onMeasure方法:

 @Override protected void onMeasure（int widthMeasureSpec, int heightMeasureSpec） {//如果布局里面设置的是固定值,这里取布局里面的固定值和父布局大小值中的最小值;如果设置的是match_parent,则取父布局的大小int widthMode = MeasureSpec.getMode（widthMeasureSpec）;int widthSize = MeasureSpec.getSize（widthMeasureSpec）;int heightMode = MeasureSpec.getMode（heightMeasureSpec）;int heightSize = MeasureSpec.getSize（heightMeasureSpec）;int width;int height;if （widthMode == MeasureSpec.EXACTLY） { width = widthSize;} else { mPaint.setTextSize（textSize）; mPaint.getTextBounds（text, 0, text.length（）, mBound）; float textWidth = mBound.width（）; int desired = （int） （getPaddingLeft（） + textWidth + getPaddingRight（））; width = desired;}if （heightMode == MeasureSpec.EXACTLY） { height = heightSize;} else { mPaint.setTextSize（textSize）; mPaint.getTextBounds（text, 0, text.length（）, mBound）; float textHeight = mBound.height（）; int desired = （int） （getPaddingTop（） + textHeight + getPaddingBottom（））; height = desired;}//调用父类方法,把View的大小告诉父布局。setMeasuredDimension（width, height）; }

4.重写onDraw方法进行绘画：

 @Override protected void onDraw（Canvas canvas） {//设置外圆的颜色mPaint.setColor（outCircleColor）;//设置外圆为空心mPaint.setStyle（Paint.Style.STROKE）;//画外圆canvas.drawCircle（getWidth（） / 2, getWidth（） / 2, getWidth（） / 2, mPaint）;//设置字体颜色mPaint.setColor（textColor）;//设置字体大小mPaint.setTextSize（textSize）;//得到字体的宽高范围text = String.valueOf（mCurrentPercent）;mPaint.getTextBounds（text, 0, text.length（）, mBound）;//绘制字体canvas.drawText（text, getWidth（） / 2 - mBound.width（） / 2, getWidth（） / 2 + mBound.height（） / 2, mPaint）;//设置字体大小mPaint.setTextSize（textSize / 3）;//绘制字体canvas.drawText（"分", getWidth（） * 3 / 4, getWidth（） / 3, mPaint）;circlePaint.setAntiAlias（true）;circlePaint.setStyle（Paint.Style.STROKE）;//设置圆弧的宽度circlePaint.setStrokeWidth（10）;//设置圆弧的颜色circlePaint.setColor（inCircleColor）;//圆弧范围circleRect = new RectF（20, 20, getWidth（） - 20, getWidth（） - 20）;//绘制圆弧canvas.drawArc（circleRect, mStartSweepValue, mCurrentAngle, false, circlePaint）;//判断当前百分比是否小于设置目标的百分比if （mCurrentPercent < mTargetPercent） { //当前百分比+1 mCurrentPercent += 1; //当前角度+360 mCurrentAngle += 3.6; //每100ms重画一次 postInvalidateDelayed（100）;} }

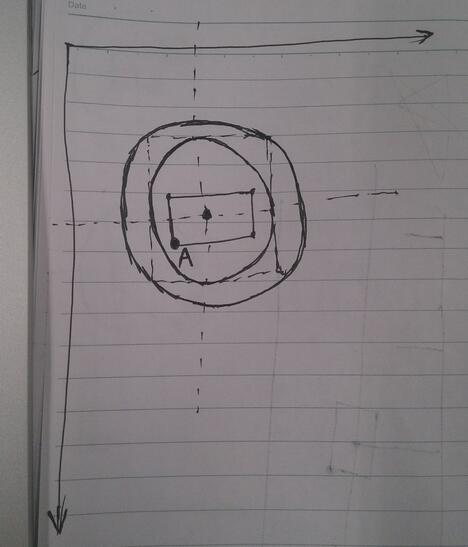

代码注释写的灰常详细，这里和大家分享一个小技巧，就是在重写onDraw方法的之前，自己在本子上画一遍，坐标，位置等简单标注一下。真的很实用！！！

（1）绘制文本的时候，传入的第二个参数与第三个参数也就是图中A点的位置
复制代码代码如下:canvas.drawText（text, getWidth（） / 2 - mBound.width（） / 2, getWidth（） / 2 + mBound.height（） / 2, mPaint）;
（2）绘制圆弧先确定圆弧的范围，传入的四个参数就是图中内圆的外接正方形的坐标
复制代码代码如下: circleRect = new RectF（20, 20, getWidth（） - 20, getWidth（） - 20）;
（3）绘制圆弧,参数依次是圆弧范围；开始的角度；圆弧的角度；第四个为True时，在绘制圆弧时将圆心包括在内，通常用来绘制扇形，我们选false；圆弧画笔复制代码代码如下:canvas.drawArc（circleRect, mStartSweepValue, mCurrentAngle, false, circlePaint）;

最后就是分数增加与圆弧动画的实现，这时就需要调用postInvalidateDelayed这个方法，这个方法会每隔指定的时间来调用View的invalidate（）方法，最终会重新调用onDraw方法，完成一个周期。所以如果想控制动画，我们就可以定义一个全局的mCurrentPercent与mCurrentAngle变量，在onDraw方法中不断的递增，达到动画的效果。
OK，到这里自定义view的实现就全部结束了，其实重头梳理一遍，也没有那么恐怖。
下一篇自定义View，不见不散！
以上就是本文的全部内容，希望对大家的学习有所帮助，也希望大家多多支持脚本之家。
