Android UI设计系列之自定义ViewGroup打造通用的关闭键盘小控件ImeObserverLayout（9）

转载请注明出处：http://blog.csdn.net/llew2011/article/details/51598682
我们平时开发中总会遇见一些奇葩的需求，为了实现这些需求我们往往绞尽脑汁有时候还茶不思饭不香的，有点夸张了（*^__^*）……我印象最深的一个需求是在一段文字中对部分词语进行加粗显示。当时费了不少劲，不过还好，这个问题最终解决了，有兴趣的童靴可以看一下：Android UI设计之<六>使用HTML标签，实现在TextView中对部分文字进行加粗显示。
之前产品那边提了这样的需求：用户输入完信息后要求点击非输入框时要把软键盘隐藏。当时看到这个需求觉得没啥难度也比较实际，于是晕晕乎乎的就实现了，可后来产品那边说了只要有输入框的页面全都要按照这个逻辑来，美其名曰用户体验……当时项目中带有输入框的页面不少，如果每个页面都写一遍逻辑，这就严重违背了《重构，改善既有代码的设计》这本书中的说的事不过三原则（事不过三原则说的是如果同样的逻辑代码如果写过三遍以上，就要考虑重构）。于是当时花了点时间搞了个通用的轻量级的关闭键盘的小控件ImeObserverLayout，也是我们今天要讲的主角。
开始讲解代码之前我们先看一下Activity的层级图，学习一下Activity启动之后在屏幕上的视图结构是怎样的，要想清楚Activity的显示层级视图最方便的方式是借助Google给我们提供的工具hierarchyviewer（该工具位于sdk的tools文件夹下）。hierarchyviewer不仅可以把当前正在运行的APP的界面视图层级显示出来，而且还可以通过视图层级优化我们的布局结构。
为了使用hierarchyviewer工具查看当前APP的层级结构，我们先做个简单测试，定义布局文件activity_mian.xml，代码如下：

<FrameLayout xmlns:android="http://schemas.android.com/apk/res/android"xmlns:tools="http://schemas.android.com/tools"android:layout_width="match_parent"android:layout_height="match_parent" ><TextViewandroid:layout_width="wrap_content"android:layout_height="wrap_content"android:layout_gravity="center"android:text="测试层级视图" /></FrameLayout>

布局文件非常简单，根节点为FrameLayout，中间嵌套了一个TextView，并让TextView居中显示。然后定义MainActivity，代码如下：

public class MainActivity extends Activity { @Override protected void onCreate（Bundle savedInstanceState） { super.onCreate（savedInstanceState）; setContentView（R.layout.activity_main）; }}

代码很简单，运行效果图如下所示：

运行程序之后我们到sdk的tools文件夹下找到hierarchyviewer，双击即可打开，运行之后截图如下：

hierarchyviewer打开之后，该工具会列出当前手机可以进行视图层级展示的所有程序，当前正在运行的程序会在列表中以加粗加黑的形式展示。找到我们的程序，双击打开，如下图所示：

上图就是我们当前MainActivity运行时的布局结构，左下侧就是结构图，右侧分别是缩略图和对应的展示位置图，这里不再对工具的具体使用做讲解，有兴趣的童靴可以自行查阅。根据结构图可以发现，当前Activity的根视图是PhoneWindow类下的DercorView，它包含了一个LinearLayout子视图，而子视图LinearLayout下又包含了三个子视图，一个ViewStub和两个FragmeLayout，第一个视图ViewSub显示状态栏部分，第二个视图FrameLayout中包含一个TextView，这是用来显示标题的，对于第三个视图FrameLayout，其id是content，这就是我们在Activity中调用setContentView（）方法为当前Activity设置所显示的View视图的直接父视图。

了解了Activity的层级结构后，可以考虑从层级结构入手实现通用的关闭键盘小控件。我们知道在Android体系中事件是层层传递的，也就是说事件首先传递给根视图DecorView，然后依次往下传递并最终传到目标视图。如果在根视图DecorView和其子视图LinearLayout中间添加一个我们自定义的ViewGroup，那我们就可以在自定义的ViewGroup中对事件进行拦截从而判断是否关闭软键盘。

既然要在DecorView和其子视图LinearLayout中间添加一个自定义的ViewGroup就要首先得到DecorView，从上边Activity的结构图我们知道调用Activity的setContentView（）给Activity设置Content时最终都是添加到id为content的FrameLayout下，所以可以根据id得到此FrameLayout，然后依次循环往上找parent，直到找到一个没有parent的View，那这个View就是DecorView。这种方法可行但不是推荐的做法，Google工程师在构造Activity的时候给Activity添加了一个getWindow（）方法，该方法返回一个代表窗口的Window对象，该Window类是抽象类，其有一个方法getDecorView（），看过FrameWork源码的童靴应该清楚该方法返回的就是根视图DecorView，所以我们采用这种方式。

现在可以获取到根视图DecorView了，接下来就是考虑我们的ViewGroup应具备的功能了。首先要实现点击输入框EditText之外的区域关闭软键盘就要知道当前布局中有哪些EditText，因此自定义的ViewGroup中要有一个集合，该集合用来保存当前布局文件中的所有的输入框EditText；其次在什么时机查找并保存当前布局中的所有输入框EditText，又在什么时机清空保存的输入框EditText；再次当手指点击屏幕时可以获取到点击的XY坐标，根据点击坐标判断点击位置是否落在输入框EditText中从而决定是否关闭软键盘。

带着以上问题开始实现我们的ViewGroup，代码如下：

public class ImeObserverLayout extends FrameLayout { private List<EditText> mEditTexts;public ImeObserverLayout（Context context） { super（context）; }public ImeObserverLayout（Context context, AttributeSet attrs） { super（context, attrs）; }public ImeObserverLayout（Context context, AttributeSet attrs, int defStyleAttr） { super（context, attrs, defStyleAttr）; }@SuppressLint（"NewApi"） public ImeObserverLayout（Context context, AttributeSet attrs, int defStyleAttr, int defStyleRes） { super（context, attrs, defStyleAttr, defStyleRes）; }@Override protected void onAttachedToWindow（） { super.onAttachedToWindow（）; collectEditText（this）; } @Override protected void onDetachedFromWindow（） { clearEditText（）; super.onDetachedFromWindow（）; }@Override public boolean onInterceptTouchEvent（MotionEvent ev） { if（MotionEvent.ACTION_DOWN == ev.getAction（） && shouldHideSoftInput（ev）） {hideSoftInput（）; } return super.onInterceptTouchEvent（ev）; }private void collectEditText（View child） { if（null == mEditTexts） {mEditTexts = new ArrayList<EditText>（）; } if（child instanceof ViewGroup） {final ViewGroup parent = （ViewGroup） child;final int childCount = parent.getChildCount（）;for（int i = 0; i < childCount; i++） {View childView = parent.getChildAt（i）;collectEditText（childView）;} } else if（child instanceof EditText） {final EditText editText = （EditText） child;if（！mEditTexts.contains（editText）） {mEditTexts.add（editText）;} } }private void clearEditText（） { if（null ！= mEditTexts） {mEditTexts.clear（）;mEditTexts = null; } } private void hideSoftInput（） { final Context context = getContext（）.getApplicationContext（）; InputMethodManager imm = （InputMethodManager） context.getSystemService（Context.INPUT_METHOD_SERVICE）; imm.hideSoftInputFromWindow（getWindowToken（）, 0）; } private boolean shouldHideSoftInput（MotionEvent ev） { if（null == mEditTexts || mEditTexts.isEmpty（）） {return false; } final int x = （int） ev.getX（）; final int y = （int） ev.getY（）; Rect r = new Rect（）; for（EditText editText : mEditTexts） {editText.getGlobalVisibleRect（r）;if（r.contains（x, y）） {return false;} } return true; }}

ImeObserverLayout继承了FrameLayout并定义了属性mEditTexts，mEditTexts用来保存当前页面中的所有输入框EditText。查找所有输入框EditText的时机我们选定了onAttachedToWindow（）方法，当该View被添加到窗口上后次方法会被调用，所以ImeObserverLayout重写了onAttachedToWindow（）方法并在该方法中调用了collectEditText（）方法，我们看一下该方法：

private void collectEditText（View child） { if（null == mEditTexts） { mEditTexts = new ArrayList<EditText>（）; } if（child instanceof ViewGroup） { final ViewGroup parent = （ViewGroup） child; final int childCount = parent.getChildCount（）; for（int i = 0; i < childCount; i++） {View childView = parent.getChildAt（i）;collectEditText（childView）; } } else if（child instanceof EditText） { final EditText editText = （EditText） child; if（！mEditTexts.contains（editText）） {mEditTexts.add（editText）; } }}

collectEditText（）方法首先对mEditTexts做了非空校验，接着判断传递进来的View是否是ViewGroup类型，如果是ViewGroup类型就循环其每一个子View并递归调用collectEditText（）方法；如果传递进来的是EditText类型，就判断当前集合中是否已经保存了该EditText，如果没有保存就添加。
保存完输入框EditText之后还要考虑清空的问题，避免发生内存泄漏。所以ImeObserverLayout又重写了onDetachedFromWindow（）方法，然后调用了clearEditText（）方法清空所有的EditText。

private void clearEditText（） { if（null ！= mEditTexts） { mEditTexts.clear（）; mEditTexts = null; }}

保存了EditText之后就是判断隐藏软键盘的逻辑了，为了得到点击坐标，重写了onInterceptTouchEvent（）方法，如下所示：

 private void clearEditText（） { if（null ！= mEditTexts） { mEditTexts.clear（）; mEditTexts = null; }}

在onInterceptTouchEvent（）方法中先对事件做了判断，如果是DOWN事件并且shouldHideSoftInput（）返回true就调用hideSoftInput（）方法隐藏软键盘，我们看一下shouldHideSoftInput（）方法，代码如下：

private boolean shouldHideSoftInput（MotionEvent ev） { if（null == mEditTexts || mEditTexts.isEmpty（）） { return false; } final int x = （int） ev.getX（）; final int y = （int） ev.getY（）; Rect r = new Rect（）; for（EditText editText : mEditTexts） { editText.getGlobalVisibleRect（r）; if（r.contains（x, y）） {return false; } } return true;}

shouldHideSoftInput（）方法首先判断mEditTexts是否为null或者是否保存有EditText，如果为null或者是空的直接返回false就表示不需要关闭软键盘，否则循环遍历所有的EditText，根据点击的XY坐标判断点击位置是否在EditText区域内，如果点击坐标在EditText的区域内直接返回false，否则返回true。
现在我们自定义的ImeObserverLayout准备就绪，接下来就是需要把ImeObserverLayout添加到DecorView和其子视图LinearLayout之间了，为了更方便的使用此控件，我们需要实现添加的逻辑。
添加逻辑要借助Activity来获取根视图DecorView，所以要把当前Activity传递进来，完整代码如下所示：

 public final class ImeObserver {private ImeObserver（） { }public static void observer（final Activity activity） { if （null == activity） {return; } final View root = activity.getWindow（）.getDecorView（）; if （root instanceof ViewGroup） {final ViewGroup decorView = （ViewGroup） root;if （decorView.getChildCount（） > 0） {final View child = decorView.getChildAt（0）;decorView.removeAllViews（）;LayoutParams params = child.getLayoutParams（）;ImeObserverLayout observerLayout = new ImeObserverLayout（activity.getApplicationContext（））;observerLayout.addView（child, params）;LayoutParams lp = new LayoutParams（LayoutParams.MATCH_PARENT, LayoutParams.MATCH_PARENT）;decorView.addView（observerLayout, lp）;} } }private static class ImeObserverLayout extends FrameLayout { private List<EditText> mEditTexts; public ImeObserverLayout（Context context） {super（context）; } public ImeObserverLayout（Context context, AttributeSet attrs） {super（context, attrs）; } public ImeObserverLayout（Context context, AttributeSet attrs, int defStyleAttr） {super（context, attrs, defStyleAttr）; } @SuppressLint（"NewApi"） public ImeObserverLayout（Context context, AttributeSet attrs, int defStyleAttr, int defStyleRes） {super（context, attrs, defStyleAttr, defStyleRes）; } @Override protected void onAttachedToWindow（） {super.onAttachedToWindow（）;collectEditText（this）; } @Override protected void onDetachedFromWindow（） {clearEditText（）;super.onDetachedFromWindow（）; } @Override public boolean onInterceptTouchEvent（MotionEvent ev） {if （MotionEvent.ACTION_DOWN == ev.getAction（） && shouldHideSoftInput（ev）） {hideSoftInput（）;}return super.onInterceptTouchEvent（ev）; } private void collectEditText（View child） {if （null == mEditTexts） {mEditTexts = new ArrayList<EditText>（）;}if （child instanceof ViewGroup） {final ViewGroup parent = （ViewGroup） child;final int childCount = parent.getChildCount（）;for （int i = 0; i < childCount; i++） { View childView = parent.getChildAt（i）; collectEditText（childView）;}} else if （child instanceof EditText） {final EditText editText = （EditText） child;if （！mEditTexts.contains（editText）） { mEditTexts.add（editText）;}} } private void clearEditText（） {if （null ！= mEditTexts） {mEditTexts.clear（）;mEditTexts = null;} } private void hideSoftInput（） {final Context context = getContext（）.getApplicationContext（）;InputMethodManager imm = （InputMethodManager） context.getSystemService（Context.INPUT_METHOD_SERVICE）;imm.hideSoftInputFromWindow（getWindowToken（）, 0）; } private boolean shouldHideSoftInput（MotionEvent ev） {if （null == mEditTexts || mEditTexts.isEmpty（）） {return false;}final int x = （int） ev.getX（）;final int y = （int） ev.getY（）;Rect r = new Rect（）;for （EditText editText : mEditTexts） {editText.getGlobalVisibleRect（r）;if （r.contains（x, y）） { return false;}}return true; } }}

我们把ImeObserverLayout以内部静态类的方式放入了ImeObserver中，并设置了ImeObserverLayout为private的，目的就是不让外界对其做操作等，然后给ImeObserver添加了一个静态方法observer（Activity activity），在该方法中把ImeObserverLayout添加进了根视图DecorView和其子视图LinearLayout中间。
现在一切就绪，测试一下看看效果吧，修改MainActivity代码如下：

public class MainActivity extends Activity { @Override protected void onCreate（Bundle savedInstanceState） { super.onCreate（savedInstanceState）; setContentView（R.layout.activity_ime）; ImeObserver.observer（this）; }}

MainActivity的代码不需要改动，只是在setContentView（）方法后添加了ImeObserver.observer（this）这一行代码就实现了关闭输入框的功能，是不是很轻量级并且集成很方便？（*^__^*） ……

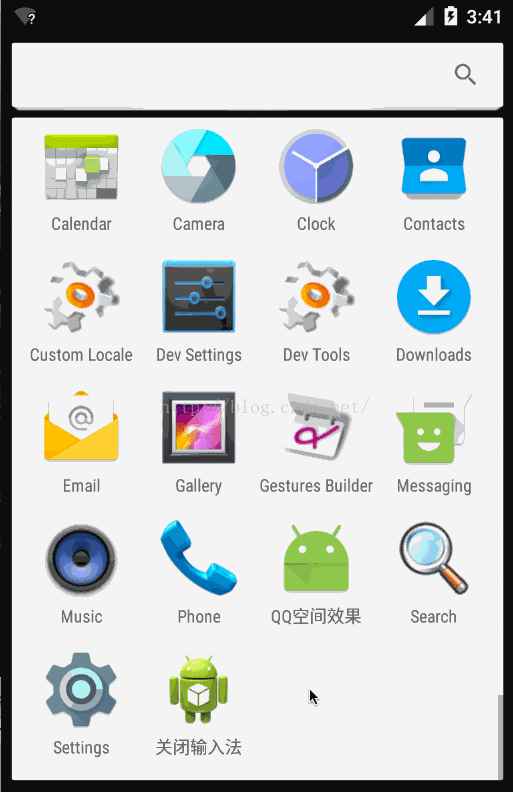

我们运行一下程序，效果如下：

恩，看效果感觉还不错，该控件本身并没有什么技术含量，就是要求对Activity的层级结构图比较熟悉，然后清楚事件传递机制，最后可以根据坐标来判断点击位置从而决定是否关闭软键盘。
好了，自定义ViewGroup，打造自己通用的关闭软键盘控件到这里就告一段落了，感谢收看……
